ГОСТ Р 12.4.026-2001

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ  ФЕДЕРАЦИИ

Система стандартов безопасности труда

ЦВЕТА СИГНАЛЬНЫЕ, ЗНАКИ

БЕЗОПАСНОСТИ И РАЗМЕТКА

СИГНАЛЬНАЯ

Назначение и правила применения. Общие технические требования и характеристики.

Методы испытаний

Издание   официальное

ГОССТАНДАРТ РОССИИ Москва

ГОСТ Р 12.4.026-2001

Предисловие

1  РАЗРАБОТАН Научно-производственной и коммерческой фирмой «Электон»
ВНЕСЕН Министерством труда и социального развития Российской Федерации

2    ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 19 сентяб-ря 2001 г. № 387-cт

3    Настоящий стандарт гармонизирован с международными стандартами ИСО 3461-88, ИСО 3864-84, ИСО 4196-99, ИСО 6309-87, национальными стандартами ДИН 67510-96, ДИН 67520-99, Предписанием VBG 125 (Германия, 1995 г.) и содержит дополнительные требова-ния, отражающие потребности экономики страны

4    ВВЕДЕН ВПЕРВЫЕ

©   ИПК Издательство стандартов, 2001

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Госстандарта России

II

ГОСТ Р 12.4.026-2001

Содержание

1     Область применения.................................................................................................................... 1

2     Нормативные ссылки................................................................................................................... 1

3     Определения................................................................................................................................. 2

4     Общие положения........................................................................................................................ 4

5     Сигнальные цвета......................................................................................................................... 4

6     Знаки безопасности...................................................................................................................... 8

7     Сигнальная разметка.................................................................................................................. 21

8     Общие технические требования................................................................................................ 22

9     Требования безопасности, определяемые конструктивным исполнением и применяемыми материалами    25

10 Правила приемки........................................................................................................................ 25

11 Методы испытаний..................................................................................................................... 26

12   Маркировка, упаковка, транспортирование и хранение знаков безопасности и сигнальной разметки            27

13 Гарантии изготовителя............................................................................................................... 28

Приложение А Колориметрические и фотометрические характеристики сигнальных и

контрастных цветов несветящихся и световозвращающих материалов............ 29

Приложение Б Колориметрические и фотометрические характеристики сигнальных и

контрастных цветов фотолюминесцентных материалов.................................... 35

Приложение В Условия выбора и воспроизведения несветящихся материалов сигнальных и

контрастных цветов.............................................................................................. 38

Приложение Г Запрещающие знаки.............................................................................................. 39

ПриложениеД Предупреждающие знаки....................................................................................... 44

Приложение Е Предписывающие знаки......................................................................................... 50

ПриложениеЖ Знаки пожарной безопасности.............................................................................. 53

Приложение И Эвакуационные знаки и знаки медицинского и санитарного назначения . . . . 56

Приложение К Указательные знаки............................................................................................... 62

Приложение Л Форма и размеры графического символа электрического напряжения.............. 63

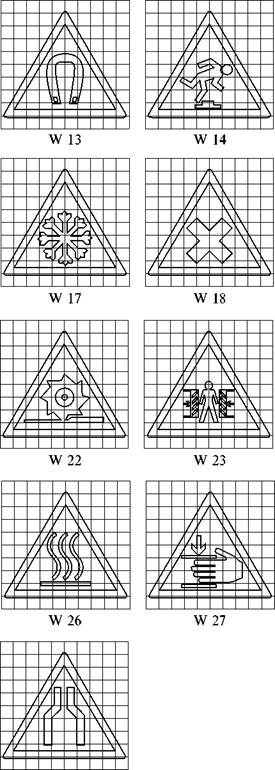

Приложение М Разметка изображений основных знаков безопасности...................................... 64

Приложение Н Шрифты поясняющих надписей........................................................................... 71

Приложение П Библиография........................................................................................................ 72

III

ГОСТ Р 12.4.026-2001 ГОСУДАРСТВЕННЫЙ   СТАНДАРТ   РОССИЙСКОЙ    ФЕДЕРАЦИИ

Система стандартов безопасности труда

ЦВЕТА СИГНАЛЬНЫЕ, ЗНАКИ БЕЗОПАСНОСТИ И РАЗМЕТКА СИГНАЛЬНАЯ

Назначение и правила применения. Общие технические требования и характеристики.

Методы испытаний

ОссираЙопа1 8аМу йапскгск 8У81ет.

ЗаМу со1оиге, 8аМу яёш апс! яёпа1 тагктё.

Ршрозе апс! т1е8 оГ аррНсайоп.   Сепега11есЪшса1 геЧшгетеп1з апс! сЬагас1еп8ЙС8.

МеОнхк оПезЬ

Дата введения 2003-01-01

1  Область применения

Настоящий стандарт распространяется на сигнальные цвета, знаки безопасности и сигналь-ную разметку для производственной, общественной и иной хозяйственной деятельности людей, производственных, общественных объектов и иных мест, где необходимо обеспечение безопасно­сти. Стандарт разработан в целях предотвращения несчастных случаев, снижения травматизма и профессиональных заболеваний, устранения опасности для жизни, вреда для здоровья людей, опасности возникновения пожаров или аварий.

Стандарт не распространяется на:

-   цвета, применяемые для световой сигнализации всех видов транспорта, транспортных средств и дорожного движения;

-   цвета, знаки и маркировочные щитки баллонов, трубопроводов, емкостей для хранения и транспортирования газов и жидкостей;

-   дорожные знаки и разметку, путевые и сигнальные знаки железных дорог, знаки для обеспечения безопасности движения всех видов транспорта (кроме знаков безопасности для подъемно-транспортных механизмов, внутризаводского, пассажирского и общественного транспорта);

-   знаки и маркировку опасных грузов, грузовых единиц, требующих специальных условий транспортирования и хранения;



-   знаки для электротехники. Стандарт устанавливает:

-   назначение, правила применения и характеристики сигнальных цветов;



-   назначение, правила применения, виды и исполнения, цветографическое изображение, размеры, технические требования и характеристики, методы испытаний знаков безопасности;

-   назначение, правила применения, виды и исполнения, цветографическое изображение, размеры, технические требования и характеристики, методы испытаний сигнальной разметки.

Применение сигнальных цветов, знаков безопасности и сигнальной разметки обязательно для всех организаций на территории Российской Федерации независимо от их форм собственно­сти и организационно-правовых форм.

2  Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты: ГОСТ 8.023-90 Государственная система обеспечения единства измерений. Государствен-ная поверочная схема для средств измерений световых величин непрерывного и импульсного из­лучений

Издание официальное

1

ГОСТ Р 12.4.026-2001

ГОСТ 8.205-90 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета и координат цветности

ГОСТ 12.1.018-93 Система стандартов безопасности труда. Пожаровзрывобезопасность ста-тического электричества. Общие требования

ГОСТ 12.1.044-89 (ИСО 4589-84) Система стандартов безопасности труда. Пожаровзрыво-опасность веществ и материалов. Номенклатура показателей и методы их определения

ГОСТ 12.4.040-78 Система стандартов безопасности труда. Органы управления производст-венным оборудованием. Обозначения

ГОСТ 7721-89 Источники света для измерений цвета. Типы. Технические требования. Мар-кировка

ГОСТ 9733.3-83 Материалы текстильные. Метод испытания устойчивости окраски к свету в условиях искусственного освещения (ксеноновая лампа)

ГОСТ 14192-96 Маркировка грузов

ГОСТ 15140-78 Материалы лакокрасочные. Методы определения адгезии

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различ-ных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 17677-82 (МЭК 598-1-86, МЭК 598-2-1-79, МЭК 598-2-2-79, МЭК 598-2-4-79, МЭК 598-2-19-81)  Светильники. Общие технические условия

ГОСТ 17925-72 Знак радиационной опасности

ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции

ГОСТ 18620-86 Изделия электротехнические. Маркировка

ГОСТ 19433-88 Грузы опасные. Классификация и маркировка

ГОСТ 19822-88 Тара производственная. Технические условия

ГОСТ 20477-86 Лента полиэтиленовая с липким слоем. Технические условия

ГОСТ 23198-94 Лампы электрические. Методы измерения спектральных и цветовых харак-теристик

ГОСТ 23216-78 Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита и упаковка. Общие требования и методы испытаний

ГОСТ 25779-90 Игрушки. Общие требования к безопасности и методы контроля

ГОСТ 29319-92 (ИСО 3668-76) Материалы лакокрасочные. Метод визуального сравнения цвета

ГОСТ 30402-96 Материалы строительные. Метод испытания на воспламеняемость

ГОСТ Р41.27-2001 (Правила ЕЭК ООН № 27) Единообразные предписания, касающиеся официального утверждения предупреждающих треугольников

ТУ 6-10-1449-92 Картотека образцов (эталонов) цвета лакокрасочных материалов. Техни-ческие условия

СНиП 23-05-95 Строительные нормы и правила Российской Федерации. Естественное и ис­кусственное освещение

3 Определения

В настоящем стандарте применяют следующие термины с соответствующими определе­ниями:

3.1     cигнальный цвет: Цвет, предназначенный для привлечения внимания людей к непосред-ственной или возможной опасности, рабочим узлам оборудования, машин, механизмов и (или) элементам конструкции, которые могут являться источниками опасных и (или) вредных факто-ров, пожарной технике, средствам противопожарной и иной защиты, знакам безопасности и сиг-нальной разметке.

3.2     контрастный цвет: Цвет для усиления зрительного восприятия и выделения на окружаю­щем фоне знаков безопасности и сигнальной разметки, выполнения графических символов и по-ясняющих надписей.

2

ГОСТ Р 12.4.026-2001

3.3    знак безопасности: Цветографическое изображение определенной геометрической формы с использованием сигнальных и контрастных цветов, графических символов и (или) поясняющих надписей, предназначенное для предупреждения людей о непосредственной или возможной опас­ности, запрещения, предписания или разрешения определенных действий, а также для информа-ции о расположении объектов и средств, использование которых исключает или снижает воздей-ствие опасных и (или) вредных факторов.

3.4    знак пожарной безопасности: Знак безопасности, предназначенный для регулирования по­ведения человека в целях предотвращения возникновения пожара, а также для обозначения мест нахождения средств противопожарной защиты, средств оповещения, предписания, разрешения или запрещения определенных действий при возникновении горения (пожара).

3.5    сигнальная разметка: Цветографическое изображение с использованием сигнальных и контрастных цветов, нанесенное на поверхности, конструкции, стены, перила, оборудование, ма-шины, механизмы (или их элементы), ленты, цепи, столбики, стойки, заградительные барьеры, щиты и т.п. в целях обозначения опасности, а также для указания и информации.

3.6    люминесценция: Свечение (излучение света) материала, находящегося в неравновесном (возбужденном) состоянии за счет энергии внешнего воздействия (оптического, электрического, механического и т.п.) или за счет энергии внутреннего происхождения (химические и биохими-ческие реакции и превращения).

3.7    фотолюминесценция: Люминесценция, возбуждаемая воздействием внешних квантов све-та, при которой частоты квантов и спектр излучаемого света изменяются по сравнению с часто­тами квантов и спектром возбуждающего света.

3.8    светящийся материал: Материал, обладающий свойством люминесценции.

3.9    несветящийся материал: Материал, не обладающий свойством люминесценции и способ-ный отражать (рассеивать) падающий или проникающий на него естественный или искусственный свет без изменения частот составляющих его квантов, но с возможным изменением его спектра.



3.10     световозвращающий материал: Материал, имеющий в своем составе оптические элемен-ты (сферические или плоскогранные), которые отражают (возвращают) падающий на них свет в направлениях, близких к направлению падения света.

3.11     коэффициент световозвращения Я, кд/(лк•м2) или мкд/(лк•м2): Отношение силы све­та /, отраженного световозвращающим материалом в направлении, противоположном направле-нию падения света, к освещенности поверхности Е± по нормали и освещенной площади поверх-ности А; определяют по формуле

К'(а, р, е)  =------ /             ,                                                   (1)

где а - угол наблюдения; Р - угол освещения; е - угол поворота.

3.12фотолюминесцентный материал: Материал, обладающий свойством фотолюминес­ценции, которая может проявляться как во время возбуждения, так и в течение некоторого времени после окончания возбуждения светом естественного или искусственного происхож-дения.

3.13    цвет послесвечения: Цвет фотолюминесцентных знаков безопасности, сигнальной раз­метки и материалов после отключения источников света.

3.14длительность послесвечения: Время, в течение которого яркость свечения фотолюминес­центных знаков безопасности, сигнальной разметки и материалов после отключения источников света снижается до значения 0,3 мкд/м2 (значение, превышающее порог чувствительности органа зрения в 100 раз).

3.15    яркостями контраст к: Отношение яркости контрастного цвета к яркости сигнального цвета.

Примечание - Яркостный контраст к определяют только для белого контрастного цвета знаков безопасности и сигнальной разметки с внутренним электрическим освещением.

3

ГОСТ Р 12.4.026-2001

4  Общие положения

4.1 Назначение сигнальных цветов, знаков безопасности и сигнальной разметки состоит в
обеспечении однозначного понимания определенных требований, касающихся безопасности, со­
хранения жизни и здоровья людей, снижения материального ущерба, без применения слов или с
их минимальным количеством.

Сигнальные цвета, знаки безопасности и сигнальную разметку следует применять для при-влечения внимания людей, находящихся на производственных, общественных объектах и в иных местах, к опасности, опасной ситуации, предостережения в целях избежания опасности, сообще-ния о возможном исходе в случае пренебрежения опасностью, предписания или требования оп-ределенных действий, а также для сообщения необходимой информации.

4.2 Применение сигнальных цветов, знаков безопасности и сигнальной разметки на произ­водственных, общественных объектах и в иных местах не заменяет необходимости проведения ор-ганизационных и технических мероприятий по обеспечению условий безопасности, использова-ния средств индивидуальной и коллективной защиты, обучения и инструктажа по технике безо­пасности.

4.3     Работодатель или администрация организации должны с учетом требований настоящего стандарта:



-   определять виды и места опасности на производственных, общественных объектах и в иных местах исходя из условий обеспечения безопасности;

-   обозначать виды опасности, опасные места и возможные опасные ситуации сигнальными цветами, знаками безопасности и сигнальной разметкой;

-   проводить выбор соответствующих знаков безопасности (при необходимости подбирать текст поясняющих надписей на знаках безопасности);

-   определять размеры, виды и исполнения, степень защиты и места размещения (установки) знаков безопасности и сигнальной разметки;

-   обозначать с помощью знаков безопасности места размещения средств личной безопасно­сти и средств, способствующих сокращению возможного материального ущерба в случаях возник-новения пожара, аварий или других чрезвычайных ситуаций.



4.4 Контроль выполнения требований по применению и размещению сигнальных цветов, знаков безопасности и сигнальной разметки на объектах и местах проводить в соответствии с дей-ствующим законодательством.

4.5     Окрашивание узлов и элементов оборудования, машин, механизмов и т.п. лакокрасоч-ными материалами сигнальных цветов и нанесение на них сигнальной разметки должна проводить организация-изготовитель. В случае необходимости дополнительное окрашивание и нанесение сигнальной разметки на оборудование, машины, механизмы и т.п., находящиеся в эксплуатации, проводит организация, эксплуатирующая это оборудование, машины, механизмы.

4.6     Места размещения (установки) и размеры знаков безопасности на оборудовании, маши-нах, механизмах и т.п. должны устанавливаться в конструкторской документации.

Размещение (установку) знаков безопасности на оборудовании, машинах, механизмах долж-на проводить организация-изготовитель. При необходимости, дополнительное размещение (уста-новку) знаков безопасности на оборудовании, машинах, механизмах, находящихся в эксплуата-ции, проводит эксплуатирующая их организация.

4.7 Графические символы и поясняющие надписи на знаках безопасности отраслевого назна-
чения, не предусмотренные настоящим стандартом, необходимо устанавливать в отраслевых стан-
дартах, нормах, правилах с соблюдением требований настоящего стандарта.

5  Сигнальные цвета

Настоящий стандарт устанавливает следующие сигнальные цвета: красный, желтый, зеле-ный, синий. Для усиления зрительного восприятия цветографических изображений знаков безо­пасности и сигнальной разметки сигнальные цвета следует применять в сочетании с контрастны-ми цветами - белым или черным. Контрастные цвета необходимо использовать для выполнения графических символов и поясняющих надписей.

4

ГОСТ Р 12.4.026-2001

5.1 Назначение и правила применения сигнальных цветов

5.1.1Сигнальные   цвета   необходимо   применять  для:

-   обозначения поверхностей, конструкций (или элементов конструкций), приспособлений, узлов и элементов оборудования, машин, механизмов и т.п., которые могут служить источника-ми опасности для людей, поверхности ограждений и других защитных устройств, систем блоки-ровок и т.п.;

-   обозначения пожарной техники, средств противопожарной защиты, их элементов;

-   знаков безопасности, сигнальной разметки, планов эвакуации и других визуальных средств обеспечения безопасности;

-   светящихся (световых) средств безопасности (сигнальные лампы, табло и др.);

-   обозначения пути эвакуации.

5.1.1.1 Смысловое значение, область применения сигнальных цветов и соответствующие им контрастные цвета установлены в таблице 1.

5.1.2Красный   сигнальный   цвет   следует   применять  для:

-   обозначения отключающих устройств механизмов и машин, в том числе аварийных;

-   внутренних поверхностей крышек (дверец) шкафов с открытыми токоведущими элемента-ми оборудования, машин, механизмов и т.п.

Таблица  1 - Смысловое значение, область применения сигнальных цветов и соответствующие им кон-трастные цвета

































Сигнальный цвет

Смысловое значение

Область применения

Контрастный цвет

Красный

Непосредственная опасность

Запрещение опасного поведения или действия

Белый

Обозначение непосредственной опасности

Аварийная или опасная ситуация

Сообщение об аварийном отключении или аварийном

состоянии оборудования (технологического процесса)

Пожарная техника,

средства противопожарной

защиты, их элементы

Обозначение и определение мест

нахождения пожарной техники,

средств противопожарной

защиты, их элементов

Желтый

Возможная опасность

Обозначение возможной опасности, опасной ситуации

Черный

Предупреждение,

предостережение о возможной

опасности

Зеленый

Безопасность, безопасные условия

Сообщение о нормальной работе

оборудования, нормальном

состоянии технологического

процесса

Белый

Помощь, спасение

Обозначение пути эвакуации,

аптечек, кабинетов, средств по

оказанию первой медицинской

помощи

Синий

Предписание во избежание опасности

Требование обязательных

действий в целях обеспечения

безопасности

Указание

Разрешение определенных действий



ГОСТ Р 12.4.026-2001

Если оборудование, машины, механизмы имеют красный цвет, то внутренние поверхности крышек (дверец) должны быть окрашены лакокрасочными материалами желтого сигнального цвета;

-   рукояток кранов аварийного сброса давления;

-   корпусов масляных выключателей, находящихся в рабочем состоянии под напряжением;

-   обозначения различных видов пожарной техники, средств противопожарной защиты, их элементов, требующих оперативного опознания (пожарные машины, наземные части гидрант-ко-лонок, огнетушители, баллоны, устройства ручного пуска систем (установок) пожарной автома-тики, средств оповещения, телефоны прямой связи с пожарной охраной, насосы, пожарные стен-ды, бочки для воды, ящики для песка, а также ведра, лопаты, топоры и т.п.);

-   окантовки пожарных щитов белого цвета для крепления пожарного инструмента и огнету-шителей. Ширина окантовки - 30-100 мм.

Допускается выполнять окантовку пожарных щитов в виде чередующихся наклонных под уг-лом 45°-60° полос красного сигнального и белого контрастного цветов;

-   орнаментовки элементов строительных конструкций (стен, колонн) в виде отрезка гори-зонтально расположенной полосы для обозначения мест нахождения огнетушителя, установки по­жаротушения с ручным пуском, кнопки пожарной сигнализации и т.п. Ширина полос -150-300 мм. Полосы должны располагаться в верхней части стен и колонн на высоте, удобной для зрительного восприятия с рабочих мест, проходов и т.п. В состав орнаментовки, как прави-ло, следует включать знак пожарной безопасности с соответствующим графическим символом средства противопожарной защиты;

-   сигнальных ламп и табло с информацией, извещающей о нарушении технологического процесса или нарушении условий безопасности: «Тревога», «Неисправность» и др.;

-   обозначения захватных устройств промышленных установок и промышленных роботов;

-   обозначения временных ограждений или элементов временных ограждений, устанавливае-мых на границах опасных зон, участков, территорий, ям, котлованов, временных ограждений мест химического, бактериологического и радиационного загрязнения, а также ограждений других мест, зон, участков, вход на которые временно запрещен.

Поверхность временных ограждений должна быть целиком окрашена красным сигнальным цветом или иметь чередующиеся наклонные под углом 45°-60° полосы красного сигнального и бе­лого контрастного цветов. Ширина полос - 20-300 мм при соотношении ширины полос крас­ного и белого цветов от 1:1 до 1,5:1;

- запрещающих знаков безопасности и знаков пожарной безопасности.

5.1.3 Не допускается использовать красный сигнальный цвет:

-   для обозначения стационарно устанавливаемых средств противопожарной защиты (их эле­ментов), не требующих оперативного опознания (пожарные извещатели, пожарные трубопрово-ды, оросители установок пожаротушения и т.п.);

-   на пути эвакуации во избежание путаницы и замешательства (кроме запрещающих знаков безопасности и знаков пожарной безопасности).

5.1.4Желтый   сигнальный   цвет   следует   применять  для:

а)  обозначения элементов строительных и иных конструкций, которые могут явиться причи-
ной получения травм работающими: низких балок, выступов и перепадов в плоскости пола, ма-
лозаметных ступеней, пандусов, мест, в которых существует опасность падения (кромки погру-
зочных платформ, грузовых поддонов, неогражденных площадок, люков, проемов и т.д.), сужений
проездов, малозаметных распорок, узлов, колонн, стоек и опор в местах интенсивного движения
внутризаводского транспорта и т.д.;

б) обозначения узлов и элементов оборудования, машин и механизмов, неосторожное обра-
щение с которыми представляет опасность для людей: открытых движущихся узлов, кромок огра-
дительных устройств, не полностью закрывающих ограждений движущихся элементов (шлифо-
вальных кругов, фрез, зубчатых колес, приводных ремней, цепей и т.п.), ограждающих конструк-
ций площадок для работ, проводимых на высоте, а также постоянно подвешенных к потолку или
стенам технологической арматуры и механизмов, выступающих в рабочее пространство;

в)  обозначения опасных при эксплуатации элементов транспортных средств, подъемно-
транспортного оборудования и строительно-дорожных машин, площадок грузоподъемников, бам-

6

ГОСТ Р 12.4.026-2001

перов и боковых поверхностей электрокар, погрузчиков, тележек, поворотных платформ и боко­вых поверхностей стрел экскаваторов, захватов и площадок автопогрузчиков, рабочих органов сельскохозяйственных машин, элементов грузоподъемных кранов, обойм грузовых крюков и др.;

г)  подвижных монтажных устройств, их элементов и элементов грузозахватных приспособле­
ний, подвижных частей кантователей, траверс, подъемников, подвижных частей монтажных вы-
шек и лестниц;

д) внутренних поверхностей крышек, дверец, кожухов и других ограждений, закрывающих
места расположения движущихся узлов и элементов оборудования, машин, механизмов, требую-
щих периодического доступа для контроля, ремонта, регулировки и т.п.

Если указанные узлы и элементы закрыты съемными ограждениями, то окрашиванию лако­красочными материалами желтого сигнального цвета подлежат сами движущиеся узлы, элементы и (или) поверхности смежных с ними неподвижных деталей, закрываемые ограждениями;

е) постоянных ограждений или элементов ограждений, устанавливаемых на границах опасных
зон, участков, территорий: у проемов, ям, котлованов, выносных площадок, постоянных ограж-
дений лестниц, балконов, перекрытий и других мест, в которых возможно падение с высоты.

Поверхность ограждения должна быть целиком окрашена лакокрасочными материалами жел-того сигнального цвета или иметь чередующиеся наклонные под углом 45°-60° полосы желтого сигнального и черного контрастного цветов.

Ширина полос - 20-300 мм при соотношении ширины полос желтого и черного цвета от 1:1 до 1,5:1;

ж) обозначения емкостей и технологического оборудования, содержащих опасные или вред-
ные вещества.

Поверхность емкости должна быть целиком окрашена лакокрасочными материалами желто­го сигнального цвета или иметь чередующиеся наклонные под углом 45°-60° полосы желтого сиг-нального и черного контрастного цветов.

Ширина полос - 50-300 мм, в зависимости от размера емкости, при соотношении ширины полос желтого и черного цвета от 1:1 до 1,5:1;

и) обозначения площадей, которые должны быть всегда свободными на случай эвакуации (площадки у эвакуационных выходов и подходы к ним, возле мест подачи пожарной тревоги, воз­ле мест подхода к средствам противопожарной защиты, средствам оповещения, пунктам оказания первой медицинской помощи, пожарным лестницам и др.).

Границы этих площадей должны быть обозначены сплошными линиями желтого сигнально­го цвета, а сами площади - чередующимися наклонными под углом 45°-60° полосами желтого сигнального и черного контрастного цветов. Ширина линий и полос - 50-100 мм;

к) предупреждающих знаков безопасности.

5.1.4.1На поверхность объектов и элементов, указанных в 5.1.4 перечисления а) и в), допу-скается наносить чередующиеся наклонные под углом 45°-60° полосы желтого сигнального и чер­ного контрастного цветов. Ширина полос - 50-300 мм в зависимости от размера объекта и рас­стояния, с которого должно быть видно предупреждение.

5.1.4.2Если оборудование, машины и механизмы окрашены лакокрасочными материалами желтого сигнального цвета, то указанные в 5.1.4 перечисления б) и д), их узлы и элементы долж-ны быть обозначены чередующимися наклонными под углом 45°-60° полосами желтого сигналь-ного и черного контрастного цветов. Ширина полос - 20-300 мм в зависимости от размера узла (элемента) оборудования при соотношении ширины полос желтого и черного цветов от 1:1 до 1,5:1.

5.1.4.3Для строительно-дорожных машин и подъемно-транспортного оборудования, которые могут находиться на проезжей части, допускается применять предупреждающую окраску в виде чередующихся красных и белых полос.

5.1.5Синий   сигнальный   цвет   следует   применять  для:

-  окрашивания светящихся (световых) сигнальных индикаторов и других сигнальных уст-
ройств указательного или разрешающего назначения;

-   предписывающих и указательных знаков безопасности. 5.1.63еленый   сигнальный   цвет   следует   применять  для:

-   обозначения безопасности (безопасных мест, зон, безопасного состояния);

7

ГОСТ Р 12.4.026-2001

-   сигнальных ламп, извещающих о нормальном режиме работы оборудования, нормальном состоянии технологических процессов и т.п.;

-   обозначения пути эвакуации;

-   эвакуационных знаков безопасности и знаков безопасности медицинского и санитарного назначения.

5.2 Характеристики сигнальных и контрастных цветов

5.2.1      Сигнальные и контрастные цвета зрительно воспринимаются и воспроизводятся в не­светящихся, световозвращающихи фотолюминесцентных материалах, а также в светящихся (све­товых) объектах (сигнальных источниках света).

5.2.2 Колориметрические и фотометрические характеристики сигнальных и контрастных цве­тов несветящихся, световозвращающих материалов и светящихся объектов должны соответство-вать требованиям приложения А.

5.2.3 Колориметрические и фотометрические характеристики сигнальныхи контрастных цве-тов фотолюминесцентных материалов должны соответствовать требованиям приложения Б.

5.2.4 Для каждого вида материала сигнального или контрастного цвета, используемого для окрашивания поверхностей, узлов и элементов по 5.1 или изготовления знаков безопасности и сигнальной разметки следует разрабатывать контрольные (эталонные) образцы данного материа-ла в соответствии с требованиями приложений А, Б и устанавливать допустимые отклонения цве-та с учетом блеска, фактуры поверхности и химического состава материала.

При разработке контрольных (эталонных) образцов и воспроизведении (реализации) сиг-нальных и контрастных цветов в материалах следует использовать рекомендации приложения В.

Контрольные (эталонные) образцы сигнальных и контрастных цветов материалов должны согласовываться и утверждаться в установленном порядке.

6  Знаки безопасности

Знаки безопасности могут быть основными, дополнительными, комбинированными и груп-повыми.

Основные знаки безопасности содержат однозначное смысловое выражение требований по обеспечению безопасности. Основные знаки используют самостоятельно или в составе комбини-рованных и групповых знаков безопасности.

Дополнительные знаки безопасности содержат поясняющую надпись, их используют в соче-тании с основными знаками.

Комбинированные и групповые знаки безопасности состоят из основных и дополнительных знаков и являются носителями комплексных требований по обеспечению безопасности.

6.1 Виды и исполнения знаков безопасности

6.1.1 Знаки безопасности по видам применяемых материалов могут быть несветящимися, све-товозвращающими и фотолюминесцентными.

6.1.1.1Несветящиеся знаки безопасности выполняют из несветящихся материалов, они зри-тельно воспринимаются за счет рассеяния падающего на них естественного или искусственного света.

6.1.1.2Световозвращающие знаки безопасности выполняют из световозвращающих материа-лов (или с одновременным использованием световозвращающихи несветящихся материалов), они зрительно воспринимаются светящимися при освещении их поверхности пучком (лучом) света, направленным со стороны наблюдателя, и несветящимися - при освещении их поверхности не-направленным со стороны наблюдателя светом (например при общем освещении).

6.1.1.3Фотолюминесцентные знаки безопасности выполняют из фотолюминесцентных мате­риалов (или с одновременным использованием фотолюминесцентных и несветящихся материа-лов), они зрительно воспринимаются светящимися в темноте после прекращения действия есте­ственного или искусственного света и несветящимися - при рассеянном освещении.

6.1.1.4Для повышения эффективности зрительного восприятия знаков безопасности в осо­бо сложных условиях применения (например в шахтах, туннелях, аэропортах и т.п.) допускается их изготовление с использованием комбинации фотолюминесцентных и световозвращающих ма-териалов.

8

ГОСТ Р 12.4.026-2001

6.1.2       Знаки безопасности по конструктивному исполнению могут быть плоскими или объем-
ными.

6.1.2.1Плоские знаки имеют одно цветографическое изображение на плоском носителе и хо­рошо наблюдаются с одного направления, перпендикулярного к плоскости знака.

6.1.2.2Объемные знаки имеют два и более цветографических изображений на сторонах соот-ветствующего многогранника (например на сторонах тетраэдра, пирамиды, куба, октаэдра, приз-мы, параллелепипеда и т.д.). Цветографическое изображение объемных знаков может наблюдать-ся с двух и более различных направлений.

6.1.2.3Плоские знаки безопасности могут быть с внешним освещением (подсветкой) по­верхности электрическими светильниками.

6.1.2.4Объемные знаки безопасности могут бытье внешним или внутренним электрическим освещением поверхности (подсветкой).

6.1.3       Знаки безопасности с внешним или внутренним освещением должны быть подключе­
ны к аварийному или автономному источнику электроснабжения.

Плоские и объемные знаки безопасности наружного размещения должны освещаться от се­ти наружного электроснабжения.

6.1.4       Знаки пожарной безопасности, размещенные на пути эвакуации, а также эвакуацион-
ные знаки безопасности и знак безопасности ЕС 01 (таблица И.2) должны быть выполнены с
внешним или внутренним освещением (подсветкой) от аварийного источника электроснабжения
или (и) с применением фотолюминесцентных материалов.

Знаки для обозначения эвакуационных выходов из зрительных залов, коридоров и других мест без освещения должны быть объемными с внутренним электрическим освещением от авто­номного питания и от сети переменного тока.

6.1.5       В качестве материала-носителя, на поверхность которого наносят цветографическое
изображение знака безопасности, допускается использовать металлы, пластики, силикатное или
органическое стекло, самоклеящиеся полимерные пленки, самоклеящуюся бумагу, картон и дру-
гие материалы.

Материалы для изготовления знаков безопасности должны соответствовать требованиям раз­делов 8 и 9.

6.1.6       Знаки безопасности должны быть выполнены с учетом специфики условий размещения
и в соответствии с требованиями безопасности раздела 9.

Климатическое исполнение и диапазон рабочих температур знаков безопасности по 8.3.

Знаки с внешним или внутренним электрическим освещением для пожароопасных и взрыво-опасных помещений должны быть выполнены в пожаробезопасном и взрывозащищенном исполне-нии соответственно, а для взрывопожароопасныхпомещений - во взрывозащищенном исполнении.

Знаки безопасности, предназначенные для размещения в производственных условиях, содер­жащих агрессивные химические среды, должны выдерживать воздействие газообразных, парооб-разных и аэрозольных химических сред.

6.2 Правила применения знаков безопасности

6.2.1  Знаки безопасности следует размещать (устанавливать) в поле зрения людей, для кото­
рых они предназначены.

Знаки безопасности должны быть расположены таким образом, чтобы они были хорошо вид-ны, не отвлекали внимания и не создавали неудобств при выполнении людьми своей професси-ональной или иной деятельности, не загораживали проход, проезд, не препятствовали перемеще-нию грузов.

6.2.2       Знаки безопасности, размещенные на воротах и на (над) входных(ми) дверях(ми) по-
мещений, означают, что зона действия этих знаков распространяется на всю территорию и пло­
щадь за воротами и дверями.

Размещение знаков безопасности на воротах и дверях следует выполнять таким образом, что­бы зрительное восприятие знака не зависело от положения ворот или дверей (открыто, закрыто). Эвакуационные знаки безопасности Е 22 «Выход» и Е 23 «Запасный выход» (таблица И.1) долж-ны размещаться только над дверями, ведущими к выходу.

Знаки безопасности, установленные у въезда (входа) на объект (участок), означают, что их действие распространяется на объект (участок) в целом.

9

ГОСТ Р 12.4.026-2001

При необходимости ограничить зону действия знака безопасности соответствующее указание следует приводить в поясняющей надписи на дополнительном знаке.

6.2.3 Знаки безопасности, изготовленные на основе несветящихся материалов, следует при-менять в условиях хорошего и достаточного освещения.

6.2.4 Знаки безопасности с внешним или внутренним освещением следует применять в ус­ловиях отсутствия или недостаточного освещения.

6.2.5 Световозвращающие знаки безопасности следует размещать (устанавливать) в местах, где отсутствует освещение или имеется низкий уровень фонового освещения (менее 20 лк по СНиП 23-05): при проведении работ с использованием индивидуальных источников света, фона-рей (например в туннелях, шахтах и т.п.), а также для обеспечения безопасности при проведении работ на дорогах, автомобильных трассах, в аэропортах и т.п.

6.2.6 Фотолюминесцентные знаки безопасности следует применять там, где возможно ава-рийное отключение источников света, а также в качестве элементов фотолюминесцентных эваку-ационных систем для обеспечения самостоятельного выхода людей из опасных зон в случае воз-никновения аварий, пожара или других чрезвычайных ситуаций.

Для возбуждения фотолюминесцентного свечения знаков безопасности необходимо наличие в помещении, где они установлены, искусственного или естественного освещения.

Освещенность поверхности фотолюминесцентных знаков безопасности источниками света должна быть не менее 25 лк.

6.2.7 Ориентацию знаков безопасности в вертикальной плоскости при монтаже (установке) в местах размещения рекомендуется проводить по маркировке верхнего положения знака.

6.2.8 Крепление знаков безопасности в местах их размещения допускается осуществлять с по­мощью винтов, заклепок, клея или других способов и крепежных деталей, обеспечивающих на-дежное удержание их во время механической уборки помещений и оборудования, а также их за-щиту от возможного хищения.

Во избежание возможного повреждения поверхности световозвращающих знаков в местах монтажного крепежа (отслоения, скручивания пленки и т.п.), головки вращающихся крепежных элементов (шурупов, болтов, гаек и т.п.) следует отделять от лицевой световозвращающей поверх-ности знака нейлоновыми шайбами.

6.3 Основные и дополнительные знаки безопасности

6.3.1  Группы   основных знаков   безопасности
Основные знаки безопасности необходимо разделять на следующие группы:

-   запрещающие знаки;

-   предупреждающие знаки;

-   знаки пожарной безопасности;

-   предписывающие знаки;

-   эвакуационные знаки и знаки медицинского и санитарного назначения;

-   указательные знаки.

6.3.2 Геометрическая форма, сигнальный цвет, смысловое значение основных знаков безо-
пасности должны соответствовать таблице 2.

6.3.3Цветографическое изображение и размеры основных и до­полнительных  знаков   безопасности

Площадь знаков безопасности ограничивается желтым или белым кантом. Кант применяют для контрастного выделения знаков на окружающем фоне в местах размещения.

6.3.3.1 Основа цветографического изображения и соотношение размеров запрещающих зна-ков безопасности должны соответствовать рисунку 1.

10

ГОСТ Р 12.4.026-2001

Таблица 2 - Геометрическая форма, сигнальный цвет и смысловое значение основных знаков безопас­ности







































Группа

Геометрическая форма

Сигнальный цвет

Смысловое значение

Запрещающие знаки

Круг с поперечной полосой

Красный

Запрещение опасного поведения или действия

Предупреждаю­щие знаки

Треугольник

▲

Желтый

Предупреждение о возможной

опасности.

Осторожность.

Внимание

Предписывающие знаки

Круг

О

Синий

Предписание обязательных

действий во избежание

опасности

Знаки пожарной безопасности*

Квадрат или прямоугольник

Красный

Обозначение и указание мест

нахождения средств

противопожарной защиты, их

элементов





















Эвакуационные

знаки и знаки

медицинского и

санитарного

назначения

К

вадрат

/Ш

/г прямоугольш

ж

Зеленый

Обозначение направления движения при эвакуации. Спасение, первая помощь при авариях или пожарах. Надпись, информация для обеспечения безопасности





















Указательные знаки

К

вадрат

/Ш

/г прямоугольш

ж

Синий

Разрешение.

Указание.

Надпись или информация





















* К знакам пожарной безопасности относят также:

-    запрещающие знаки - Р 01  «Запрещается курить», Р 02 «Запрещается пользоваться открытым
огнем», Р 04 «Запрещается тушить водой», Р 12 «Запрещается загромождать проходы (или) складировать»
(приложение Г);

-    предупреждающие знаки - \У 01 «Пожароопасно. Легковоспламеняющиеся вещества»,
\У 02 «Взрывоопасно», \У И «Пожароопасно. Окислитель» (приложение Д);

-                 эвакуационные знаки - по таблице ИЛ.



ГОСТ Р 12.4.026-2001


0,025 с1 пгпп

0,1 6



d - диаметр круга; 1 - основная поверхность; 2 - кант; 3 - кайма; 4 - поперечная полоса

Рисунок 1 - Основа цветографического изображения и соотношение размеров запрещающих знаков

безопасности

Доля красного сигнального цвета от общей площади запрещающего знака должна составлять не менее 35 %.

Красная поперечная полоса выполняется под утлом 45° к горизонтали с наклоном слева сверху направо вниз.

Красная поперечная полоса не должна прерываться графическим символом знака.

Графический символ должен быть черного цвета.

Допускается применять запрещающие знаки с поясняющей надписью в центре знака. При этом красную поперечную полосу не наносят. Надпись следует выполнять черным или красным цветом.

Коды, цветографические изображения, смысловые значения, места размещения (установки) и рекомендации по применению запрещающих знаков безопасности установлены в приложении Г.

6.3.3.2 Основа цветографического изображения и соотношение размеров предупреждающих знаков безопасности должны соответствовать рисунку 2.

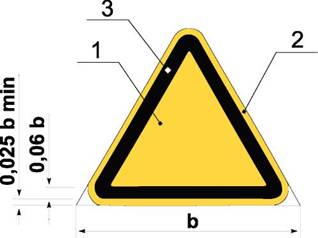

b - сторона треугольника; 1 - основная поверхность; 2 - кант; 3 - кайма

Рисунок 2 - Основа цветографического изображения и соотношение размеров предупреждающих знаков

безопасности

12

ГОСТ Р 12.4.026-2001

Доля желтого сигнального цвета от общей площади знака должна составлять не менее 50 %.

Графический символ должен быть черного цвета.

Цвет канта должен быть желтый или белый.

Коды, цветографические изображения, смысловые значения, места размещения (установ-ки) и рекомендации по применению предупреждающих знаков безопасности установлены в при-ложении Д.

6.3.3.3 Основа цветографического изображения и соотношение размеров предписывающих знаков безопасности должны соответствовать рисунку 3.

Синий сигнальный цвет должен составлять не менее 50 % общей площади знака.

Графический символ предписывающих знаков безопасности должен быть белого цвета.

Коды, цветографические изображения, смысловые значения, места размещения (установки) и рекомендации по применению предписывающих знаков установлены в приложении Е.

2

■о

а - диаметр круга; 1 - основная поверхность; 2 - кант

Рисунок 3 - Основа цветографического изображения и соотношение размеров предписывающих знаков

безопасности

6.3.3.4 Основа цветографического изображения и соотношение размеров знаков пожарной безопасности должны соответствовать рисунку 4.

а, Ъ - стороны квадрата и прямоугольника (2а = Ь); 1 - основная поверхность; 2 - кант

Рисунок 4 - Основа цветографического изображения и соотношение размеров знаков пожарной

безопасности

13

ГОСТ Р 12.4.026-2001

Доля красного сигнального цвета от общей площади знака должна составлять не менее 50 %.

Графический символ знаков пожарной безопасности должен быть белого цвета.

На знаках пожарной безопасности допускается наносить поясняющую надпись. Надпись мо-жет быть выполнена белым цветом на красном фоне или красным цветом на белом фоне.

В левой части знака пожарной безопасности прямоугольной формы следует наносить графи-ческий символ, обозначающий средство противопожарной защиты (его элементы), а в правой ча-сти - поясняющую надпись.

Коды, цветографические изображения, смысловые значения, места размещения (установки) и рекомендации по применению знаков пожарной безопасности установлены в приложении Ж.

6.3.3.5 Основа цветографического изображения и соотношение размеров эвакуационных зна-ков безопасности и знаков безопасности медицинского и санитарного назначения должны соот-ветствовать рисунку 5.



0,025 а ГЛ1П



а, Ъ - стороны квадрата и прямоугольника  (2а = Ь); 1 - основная поверхность; 2 - кант

Рисунок 5 - Основа цветографического изображения и соотношение размеров эвакуационных знаков безопасности и знаков безопасности медицинского и санитарного назначения

Доля зеленого сигнального цвета от общей площади знака должна составлять не менее 50 %.

Графический символ и поясняющая надпись эвакуационных знаков безопасности и знаков безопасности медицинского и санитарного назначения должны быть белого цвета.

Коды, цветографические изображения, смысловые значения, места размещения (установки) и рекомендации по применению эвакуационных знаков и знаков медицинского и санитарного на-значения установлены в приложении И.

6.3.3.6 Основа цветографического изображения и соотношение размеров указательных зна-ков безопасности должны соответствовать рисунку 6.



0,025 а тш

га

0,025 а тт

га



14

а, Ъ - стороны квадрата и прямоугольника  (2а = Ь); 1 - основная поверхность; 2 - кант

Рисунок 6 - Основа цветографического изображения и соотношение размеров указательных знаков

безопасности

ГОСТ Р 12.4.026-2001

Доля синего сигнального цвета от общей площади знака должна составлять не менее 50 %.

Графический символ и поясняющая надпись указательных знаков безопасности должны быть белого цвета.

Коды, цветографические изображения, смысловые значения, места размещения (установки) и рекомендации по применению указательных знаков безопасности установлены в приложении К.

6.3.3.7 Основа цветографического изображения и соотношение размеров дополнительных знаков безопасности должны соответствовать рисунку 7.

Дополнительные знаки безопасности следует использовать в сочетании с основными знака-ми безопасности и применять в случаях, когда требуется уточнить, ограничить или усилить дей-ствие основных знаков безопасности, а также для информации.

Дополнительные знаки безопасности допускается располагать ниже или справа, или слева от основного знака безопасности.

Форма дополнительных знаков безопасности - прямоугольник; цвет основной поверхнос­ти - соответствующий цвету основного знака безопасности по таблице 2 или белый; цвет кай-мы - черный или красный; цвет канта - белый или желтый (для основной поверхности желто­го цвета).

Кайму на дополнительных знаках с красной, синей или зеленой основной поверхностью не наносят.

Допускается выполнять дополнительные знаки с белой или желтой основной поверхностью без каймы.

Поясняющая надпись должна быть черного цвета (для белой или желтой основной поверх-ности) и белого цвета (для красной, синей или зеленой основной поверхности).

a, b - стороны прямоугольника (2a = b); 1 - основная поверхность; 2 - кант; 3 - кайма

Рисунок 7 - Основа цветографического изображения и соотношение размеров дополнительных знаков

безопасности

6.3.3.8Графический символ и поясняющую надпись на прямоугольных знаках безопасности допускается располагать как горизонтально, так и вертикально относительно стороны b.

6.3.3.9Допускается выполнять запрещающие, предупреждающие, предписывающие знаки бе­зопасности на поверхности материала-носителя, имеющего форму квадрата. Сторона квадрата должна быть больше или равна:



-   диаметру круга d для запрещающих и предписывающих знаков;

-   стороне треугольника b для предупреждающих знаков.

При этом основа цветографического изображения и соотношение размеров знаков безопас­ности должны быть в соответствии с рисунками 1, 2, 3.

6.3.4Размеры   основных  знаков   безопасности 6.3.4.1 Высоту знака безопасности Я рассчитывают по формуле

15

ГОСТ Р 12.4.026-2001

где Ь - расстояние опознания знака; 2- дистанционный фактор.

Я для запрещающих и предписывающих знаков безопасности, имеющих форму круга, равно диаметру знака й. Для предупреждающих знаков безопасности, имеющих форму треугольника, Н следует определять как Н = 0,8176. Для указательных, эвакуационных знаков безопасности, зна-ков пожарной безопасности и знаков безопасности медицинского и санитарного назначения, име-ющих форму квадрата или прямоугольника, Я равно стороне а.

Дистанционный фактор 2 зависит от освещенности поверхности знака безопасности и дол-жен иметь следующие значения:

40 - для нормально освещенных знаков безопасности в условиях естественного или искусст-венного освещения при освещенности 150-300 лк;

65 - для знаков безопасности при освещенности 300-500 лк;

25 - для знаков безопасности при освещенности 30-150 лк.

Значения освещенности даны по СНиП 23-05.

Усредненные размеры основных знаков безопасности при нормальном естественном или ис­кусственном освещении (при 2= 40) и для требуемого расстояния опознания Ь до 25 м указаны в таблице 3.

Таблица 3 - Усредненные размеры основных знаков безопасности при нормальном освещении





Расстояние

опознания

X, м

Запрещающие и

предписывающие

знаки

Предупрежда­ющие знаки

Знаки пожарной безопасности, эвакуационные знаки, знаки медицинского и санитарного назначения, указательные знаки

Диаметр круга </, мм

Длина стороны

треугольника

Ъ, мм

Длина стороны квадрата а, мм

Длина стороны

прямоугольника

а, мм

Длина стороны

прямоугольника

Ъ, мм

1

50

50

50

50

100

2

80

100

80

80

160

3

100

100

100

100

200

4

100

150

100

100

200

5

150

150

150

150

300

6

150

200

150

150

300

7-8

200

250

200

200

400

9-10

250

300

250

250

500

11-12

300

400

300

300

600

13-14

350

450

350

350

700

15-16

400

500

400

400

800

17-18

450

550

450

450

900

19-20

500

600

500

500

1000

21-22

550

700

550

550

1100

23-24

600

750

600

600

1200

25

650

800

650

650

1300



ГОСТ Р 12.4.026-2001

Допускается увеличивать высоту дополнительных знаков в зависимости от числа строк надписи.

6.3.4.3Размеры световозвращающих и фотолюминесцентных знаков безопасности должны составлять не менее 125 % усредненного размера нормально освещенных знаков безопасности по таблице 3.

6.3.4.4Знаки безопасности с внешним или внутренним электрическим освещением с мини-мальной освещенностью (или яркостью) поверхности свыше 500 лк (или 500 кд/м2) имеют удвоен-ный дистанционный фактор по сравнению с нормально освещенными знаками и таким образом уд-военное расстояние опознания по сравнению со значениями таблицы 3. Размер таких знаков безо-пасности может быть уменьшен в два раза по сравнению с размером нормально освещенных знаков.

6.3.4.5Допускается применять знаки безопасности бoльших размеров. Размеры знаков в этом случае должны определяться по формуле (2) с учетом дистанционного фактора 2 и расстояния опознания Ь.

6.3.4.6Номера и размеры запрещающихи предупреждающих знаков безопасности для обору-дования, машин, механизмов и т.п. должны соответствовать значениям, указанным в таблице 4.

Т а б л и ц а 4 - Номера и размеры знаков безопасности для оборудования, машин, механизмов

Размеры в миллиметрах



Номер знака безопасности

Диаметр й

Сторона треугольника Ъ

1

20

25

2

30

40

3

40

50

4

60

80

5

80

100

6

120

150



ОСТОРОЖНО

биологическая

опасность

0

подъем людей временно запрещен

работай

в защитной

одежде

О







ГОСТ Р 12.4.026-2001

Цвет прямоугольного блока комбинированного знака - белый.

Цвет фона поясняющей надписи - белый или цвета основного знака безопасности.

Цвет поясняющей надписи - черный для белого или желтого фона; красный для белого фо­на; белый для красного, синего или зеленого фона.

Цвет каймы - черный или красный.

Цвет канта - белый.

6.4.2 Групповые знаки, содержащие на одном прямоугольном блоке два или более основных знака безопасности с соответствующими поясняющими надписями, следует использовать для од-новременного изложения комплексных требований и мер по обеспечению безопасности.

Примеры выполнения групповых знаков безопасности представлены на рисунке 9.



Л

0











А

ВНИМАНИЕ опасные вещества

О

®

территории

обязательно

ношение защитной

одежды



посторонним

вход

запрещен



ПРИ ПОЖАРЕ

ЛИФТОМ НЕ ПОЛЬЗОВАТЬСЯ

ВЫХОДИТЬ ПО ЛЕСТНИЦЕ

Рисунок 9 - Примеры выполнения групповых знаков безопасности

Цвет поверхности прямоугольного блока групповых знаков - белый. Цвет фона надписи - белый или цвета основного знака безопасности. Цвет надписи - черный или цвета основного знака безопасности. Цвет каймы - черный или красный. Цвет канта - белый.

6.4.3 Размеры каймы и канта у групповых и комбинированных знаков безопасности должны
быть такими же, как у дополнительных знаков безопасности в соответствии с рисунком 7.

Допускается применять комбинированные и групповые знаки без каймы.

6.4.4       Комбинированные знаки для указания направления движения должны состоять из ос­
новного знака безопасности и знака направляющей стрелки (или знака направляющей стрелки с
поясняющей надписью).

Основной знак безопасности в этом случае может быть представлен:

-   эвакуационными знаками для указания направления движения к эвакуационному выходу;

-   знаками медицинского и санитарного назначения для указания направления движения к местам размещения аптечек первой медицинской помощи, средств выноса (эвакуации) поражен-ных, медицинских кабинетов и т.п.;

-   знаками пожарной безопасности для указания мест нахождения средств противопожарной защиты, их элементов;

-   указательными знаками.

6.4.5       Примеры формирования смысловой комбинации знаков для указания направления дви-
жения к эвакуационному выходу, средствам противопожарной защиты, месту сбора и средствам
оказания первой медицинской помощи представлены на рисунке 10. Знаки следует устанавливать
в положениях, соответствующих направлению движения.

18

ГОСТ Р 12.4.026-2001

30

С выход



Выход налево

Выход налево


ВЫХОД

^1

ИИ

Выход направо вниз

Выход направо вниз



* + Г

Место сбора налево вниз

Медицинский кабинет и аптечка налево вниз









Пожарная лестница  вверху

Пожарный кран налево









Средства противопожарной защиты направо

Кнопка включения установок пожарной автоматики и оповещателей налево







Телефон направо вниз                                                                     Огнетушитель налево

Рисунок 10 - Примеры формирования смысловой комбинации знаков для указания направления движения к эвакуационному выходу, средствам противопожарной защиты, месту сбора и средствам

оказания первой медицинской помощи

6.5 Требования к изображению графических символов знаков безопасности

6.5.1 Графические символы знаков безопасности должны отображать информацию в целях обеспечения безопасности с помощью изобразительных средств и дополняться, при необходимо­сти, деталями для обозначения опасности или расширения области применения знака. Графиче­ские символы должны условно изображать характерные опознавательные признаки различных объектов, опасные и вредные факторы.

19

ГОСТ Р 12.4.026-2001

6.5.2 Изображения графических символов знаков безопасности должны быть простыми и по-нятными. Подробности изображения, которые не являются необходимыми для понимания смыс-лового значения, должны отсутствовать.

6.5.3 Графические символы должны обеспечивать быстрое и с высокой точностью опознание своего смыслового значения и смыслового значения знака безопасности, для чего необходимо ру-ководствоваться следующими принципами:



-   определенному смысловому значению символа должно соответствовать только одно графи-ческое изображение, необходимо сводить варианты символов с похожим изображением к одному символу с тем, чтобы исключить возможность путаницы;

-   символы, имеющие различные смысловые значения, не должны быть похожими;

-   не следует нарушать естественные пропорции графического изображения;

-   силуэтное изображение признака объекта или фактора должно быть предпочтительнее кон-турного изображения;

-   исключать варианты с авторскими изображениями, торговыми знаками и логотипами;

-   цвет символа знака безопасности должен соответствовать требованиям 5.2 и 6.3;

-   не допускается изображать кровь.



6.5.4 При использовании графических символов с изображением фигуры человека или от-дельных частей человеческого тела необходимо изображать на знаке безопасности ту часть тела, которая подвергается опасности.

6.5.5 Увеличение цветографических изображений символов и знаков безопасности следует проводить с помощью компьютерной техники, фотографическим методом или с помощью квад-ратной модульной сетки по ГОСТ 12.4.040. Сторона квадрата равняется 10 модулям.

Разметка цветографического изображения графических символов и знаков безопасности на квадратной модульной сетке приведена в приложении М.

6.5.6       Минимальный размер элементов графического символа рекомендуется выбирать так же,
как и параметры шрифта поясняющих надписей в соответствии с 6.6 и приложением Н.

6.6 Требования к поясняющим надписям

6.6.1  Текст поясняющих надписей должен быть выполнен на русском языке.
Допускается на знаке безопасности вместе с текстом надписи на русском языке выполнять

аналогичный текст надписи на английском языке (например «ВЫХОД» и «EXIT»).

6.6.2Поясняющие надписи на знаках безопасности отраслевого назначения должны опреде­ляться в отраслевых стандартах и нормативных документах.

6.6.3Пример выполнения поясняющих надписей приведен в приложении Н.

6.6.4Минимальную высоту шрифта Н, выполненную черным контрастным цветом, рассчи-тывают по формуле

Н =----- §;---- ,

(3)

где Г- расстояние, необходимое для читаемости надписи; Т - дистанционный фактор.

Дистанционный фактор Т зависит от условий освещенности поверхности знаков безопасно-сти или сигнальной разметки и остроты зрения. Дистанционный фактор при остроте зрения не ниже 0,7 степени должен составлять:

300 - в условиях хорошей видимости (при освещенности 300-500 лк);

230 - в условиях достаточной видимости (при освещенности 150-300 лк);

120 - при неблагоприятных условиях видимости (при освещенности 30-150 лк).

Значения освещенности даны по СНиП 23-05.

6.6.5       Минимальная высота шрифта надписи, выполненной белым контрастным цветом (или
синим, красным, зеленым цветом на групповых знаках безопасности), должна быть больше на 25 %
минимальной высоты шрифта надписи черного цвета Н, полученной по 6.6.4.

20

ГОСТ Р 12.4.026-2001

6.6.6 Расстояние между базовыми линиями строк, размеры букв и цифр, толщина ли­ний, расстояние между буквами и словами поясняющих надписей рекомендуется выполнять в соответствии с приложением Н.

7 Сигнальная разметка

7.1 Виды и исполнения сигнальной разметки

7.1.1     Сигнальную разметку выполняют в виде чередующихся полос красного и белого, жел-того и черного, зеленого и белого сигнальных и контрастных цветов.

7.1.2Сигнальную разметку выполняют на поверхности строительных конструкций, элемен-тов зданий, сооружений, транспортных средств, оборудования, машин, механизмов, а также по­верхности изделий и предметов, предназначенных для обеспечения безопасности, в том числе из­делий с внешним или внутренним электрическим освещением от автономных или аварийных ис­точников электроснабжения.

7.1.3Сигнальная разметка с внешним или внутренним электрическим освещением для по-жароопасных и взрывоопасных помещений должна быть выполнена в пожаробезопасном и взры-возащищенном исполнении соответственно, а для взрывопожароопасных помещений - во взры-возащищенном исполнении.

7.1.4Сигнальную разметку выполняют с применением несветящихся, световозвращающих, фотолюминесцентных материалов или их комбинации.

Материалы должны соответствовать требованиям разделов 8 и 9.

7.1.5       Сигнальная разметка должна быть выполнена с учетом специфики условий размещения
и в соответствии с требованиями разделов 8 и 9.

Климатическое исполнение и диапазон рабочих температур сигнальной разметки по 8.3.

Сигнальная разметка, предназначенная для размещения в производственных условиях, со­держащих агрессивные химические среды, должна выдерживать воздействие газообразных, паро­образных и аэрозольных химических сред.

7.2 Назначение и правила применения сигнальной разметки

7.2.1 Красно-белую и желто-черную сигнальную разметку следует применять в целях обозначения:

-   опасности столкновения с препятствиями, опасности поскользнуться и упасть;

-   опасности оказаться в зоне возможного падения груза, предметов, обрушения конструк-ции, ее элементов и т.п.;

-   опасности оказаться в зоне химического, бактериологического, радиационного или иного загрязнения территории (участков);

-   контрольно-пропускных пунктов опасных производств и других мест, вход на которые за-прещен для посторонних лиц;

-   мест ведения пожароопасных, аварийных, аварийно-спасательных, ремонтных, строитель-ных и других специальных работ;

-   строительныхи архитектурных элементов (колонн, углов, выступов и т.п.), узлов и элемен-тов оборудования, машин, механизмов, арматуры, выступающих в рабочую зону или пространст-во, где могут находиться люди;

-   границ полосы движения (например переходы для работающих в зоне ведения строитель-ных работ, движении транспортных средств в зоне ведения дорожных работ);

-   площадей, конструкций, зон в соответствии с 5.1;

-   узлов и элементов оборудования, машин, механизмов в соответствии с 5.1;

-   границ мест проведения спортивных соревнований (велотреков, автомобильных, лыжных трасс и т.п.) или зрелищных мероприятий.



7.2.2Если препятствия и места опасности существуют постоянно, то они должны быть обо­значены сигнальной разметкой с чередующимися желто-черными полосами, если препятствия и места опасности носят временный характер, например при дорожных, строительныхи аварийно-спасательных работах, то опасность должна быть обозначена сигнальной разметкой с чередующи-мися красно-белыми полосами.

7.2.3Запрещается применение сигнальной разметки с чередующимися красно-белыми полосами на пути эвакуации.

21

ГОСТ Р 12.4.026-2001

7.2.4 Обозначать и ограждать опасные зоны с радиационными и условно радиационны­ми загрязнениями следует в соответствии с требованиями настоящего стандарта и ГОСТ 17925.

7.2.5 Зелено-белую сигнальную разметку следует применять для обозначения границ полосы безопасного движения и указания направления движения по пути эвакуации (например направ-ляющие линии в виде «елочки», рисунок 116).

7.3 Цветографическое изображение и размеры сигнальной разметки

7.3.1 Полосы сигнального и контрастного цветов могут располагаться на сигнальной размет-
ке прямо (вертикально или горизонтально), наклонно под углом 45°-60Г или зигзагообразно
(«елочка»).

Примеры расположения чередующихся полос сигнального и контрастного цветов на сиг-нальной разметке представлены на рисунке 11.

7.3.2Доля красного, желтого или зеленого сигнального цвета от общей площади полосы должна составлять не менее 50 %. Соотношение ширины полос красного и белого, желтого и чер-ного, зеленого и белого цветов должно составлять от 1:1 до 1,5:1 соответственно.

7.3.3Ширина полосы сигнального цвета s - 20-500 мм.

7.3.4Поперечный размер сигнальной разметки f (ширина или диаметр)  - не менее 20 мм.

7.3.5Ширину полосы сигнального цвета s и поперечный размер сигнальной разметки f сле­дует выбирать с учетом:



-   вида и исполнения сигнальной разметки;

-   размера объекта или места размещения;

-   расстояния, с которого сигнальная разметка должна быть достаточно видима и опознана по своему смысловому значению.



7.3.6Предельные отклонения размеров s и f - ±3 %.

7.3.7Допускается наносить на сигнальную разметку поясняющие надписи, например: «Опас-ная зона», «Проход запрещен» и др.

Поясняющие надписи выполняют красным цветом на белом фоне (для красно-белых сиг-нальных разметок), черным цветом на желтом фоне (для желто-черных сигнальных разметок) или зеленым цветом на белом фоне (для зелено-белых сигнальных разметок).

Шрифт поясняющих надписей на сигнальной разметке рекомендуется выполнять в соответ-ствии с 6.6 и приложением Н.

8 Общие технические требования

8.1 Требования к конструкции и материалам

8.1.1      Конструкционные материалы следует выбирать с учетом вида исполнения, специфики условий размещения знаков безопасности и сигнальной разметки и в соответствии с требовани-ями раздела 9.

8.1.2 Конструкция объемных знаков безопасности и сигнальной разметки должна обеспечи-вать прочность и плотность всех соединений корпусов, надежность креплений, а также простоту монтажа и демонтажа при техническом обслуживании и ремонте.

8.1.3      Конструкцию знаков безопасности и сигнальной разметки с внутренним или внешним электрическим освещением следует выполнять с учетом требований раздела 6 Правил устройства электроустановок (ПУЭ) [1] и в соответствии с Нормами пожарной безопасности [2]. Для знаков безопасности и сигнальной разметки во взрывозащищенном исполнении необходимо учитывать требования главы 7.3 ПУЭ, в пожаробезопасном исполнении необходимо учитывать требования главы 7.4 ПУЭ.

8.1.4 Цветографические изображения и поясняющие надписи наносят на поверхность мате-риала-носителя с применением различных технологий (плоттерной резки, переносом изображе-ний, шелкографии, тампопечати и других видов печати методом нанесения с помощью трафаре-та и другими методами).

При нанесении цветографического изображения знаков безопасности с помощью трафаре­тов не допускается оставлять незакрашенными перемычки общей площадью более 4 % площади каймы или более 1,5 % общей площади знака безопасности.

22

ГОСТ Р 12.4.026-2001






»











5





5

а - расположение полос наклонно; б - расположение полос зигзагообразно в виде «елочки»; в - расположение полос прямо (вертикально или горизонтально), f - поперечный размер сигнальной разметки,

s - ширина полосы сигнального цвета.

Рисунок 11 - Примеры расположения полос сигнального и контрастного цветов на сигнальной разметке

23

ГОСТ Р 12.4.026-2001

Для световозвращающих пленочных материалов не допускается соединение наклеиваемой пленки внахлест.

8.1.5Знаки безопасности и сигнальная разметка на основе самоклеящихся материалов долж-ны иметь надсечку со стороны защитной основы клеевого слоя для удобства приклеивания в ме­стах размещения.

8.1.6Выбор самоклеящихся материалов и типа клеевого слоя необходимо проводить в зави-симости от условий размещения, при этом показатель липкости (время, в течение которого про­исходит расклеивание клеевого слоя материала на длине 100 мм) должен быть:



-   для материалов внутреннего размещения - не менее 200 с при нагрузке расклеивания кле-евого слоя 0,3 кг;

-   для материалов наружного размещения - не менее 1000 с при нагрузке расклеивания кле-евого слоя 0,6 кг.

8.1.7       Усадка самоклеящихся материалов после снятия защитной основы клеевого слоя и вы-
держки материала клеевым слоем вверх при комнатных условиях должна быть, %, не более:

-   0,5 - в течение 10 мин;

-   1,5-в течение 24 ч.

8.1.8  Знаки безопасности и сигнальная разметка должны быть стойкими к воздейст­
вию воды, водных растворов кислот и щелочей, водных растворов моющих средств, масел,
бензина.

8.2 Требования к лакокрасочным материалам, покрытиям и другим материалам сигнальных и
контрастных цветов

8.2.1     Лакокрасочные материалы и покрытия сигнальных и контрастных цветов должны соот-ветствовать виду и исполнению знаков безопасности и сигнальной разметки и условиям их разме-щения, а также требованиям раздела 9.

8.2.2Поверхность покрытия и материала должна быть гладкой, однородной, не должна со-держать посторонних включений и загрязнения. Не допускается наличие пузырей, потеков, вспу-чивания, трещин, кратеров и разрывов, не допускается отслаивание покрытия.

8.2.3     Покрытие должно быть эластичным и иметь адгезию к поверхности материала-носите-ля не более 2 баллов по ГОСТ 15140 (методы решетчатых и параллельных надрезов).

8.2.4 Степень высыхания лакокрасочного покрытия на поверхности материала-носителя
должна быть такой, чтобы имелась возможность штабелирования знаков безопасности и сигналь-
ной разметки.

8.2.5       Колориметрические и фотометрические характеристики лакокрасочных материалов, по-
крытий и других материалов сигнальных и контрастных цветов должны соответствовать требовани-
ям 5.2 и приложениям А - Б.

Материалы и покрытия, колориметрические характеристики которых не соответствуют требованиям, установленным в приложениях А и Б, не допускается использовать для нанесе­ния сигнальных и контрастных цветов и изготовления знаков безопасности и сигнальной раз­метки.

8.2.6Световозвращающие материалы и покрытия должны иметь закрытую систему элемен-тов, защищенную от воздействий внешней среды.

8.2.7Фотолюминесцентные материалы и покрытия должны быть защищены от воздействия влаги с помощью прозрачного полимерного слоя.

8.2.8     Лакокрасочные материалы и покрытия сигнальныхи контрастных цветов должны иметь хорошую светостойкость.

8.3 Устойчивость к воздействию климатических факторов

8.3.1  Знаки безопасности и сигнальная разметка должны быть выполнены в климатическом
исполнении УХЛ по ГОСТ 15150, в диапазоне температур:

-   от минус (40 ± 2) до плюс (60 ± 2)°С- для наружного размещения (категория 1);

-   от (5 ± 2) до (35 ± 2)°Си от (5 ± 2) до (60 ± 2)°С- для внутреннего размещения (катего­рия 4) и относительной влажности воздуха до 98 %.

8.3.2 Знаки безопасности и сигнальная разметка должны выдерживать влияние коррози-
онных агентов атмосферы воздуха, соответствующих группе II (промышленная) по ГОСТ
15150.

24

ГОСТ Р 12.4.026-2001

8.3.3 Знаки безопасности и сигнальная разметка для наружного размещения должны быть стойкими к действию атмосферных осадков (снега, инея, дождя), солнечного излучения, соляно­го тумана, пыли.

9  Требования безопасности,   определяемые конструктивным исполнением и
применяемыми материалами

9.1    Применение знаков безопасности и сигнальной разметки на объектах и местах не пред-ставляет опасности для здоровья людей и не требует мер предосторожности.

9.2    Знаки безопасности и сигнальная разметка при эксплуатации не должны наносить по­вреждений здоровью людей, оборудованию, внутризаводскому транспорту в случаях падения или наезда.

9.2.1 При выборе типа конструкции следует отдавать предпочтение ударобезопасным пусто­телым конструкциям.

9.3 Для материалов, используемых при изготовлении знаков безопасности и сигнальной раз­
метки, следует определять показатели пожарной опасности:

-   кислородный индекс (для полимерных пленок и пластиков);

-   группу воспламеняемости.

Значения показателей пожарной опасности должны быть:

-   кислородный индекс - не менее 18 %;

-   группа воспламеняемости - не ниже В2.

9.4 Конструкция должна быть выполнена с учетом требований электробезопасности.

9.4.1       Знаки безопасности и сигнальная разметка с внешним или внутренним электрическим освещением должны быть выполнены с соблюдением требований электробезопасности по ГОСТ 17677, Правил устройства электроустановок [1] и Норм пожарной безопасности НПБ 249 [2].

9.4.2 Для знаков безопасности и сигнальной разметки во взрывозащищенном исполнении необходимо учитывать требования главы 7.3 Правил устройства электроустановок [1], а для зна-ков и разметки в пожаробезопасном исполнении необходимо учитывать требования главы 7.4 Пра-вил устройства электроустановок [1].



9.5    Материалы для изготовления знаков безопасности и сигнальной разметки должны обла-дать электростатическими свойствами, исключающими или предупреждающими возникновение разрядов статического электричества, способных стать источником зажигания или взрыва по ГОСТ 12.1.018.

9.6    Знаки безопасности и сигнальная разметка при правильной эксплуатации и соблюдении общих правил техники безопасности и гигиены на местах не должны выделять в окружающую сре-ду токсические и вредные для здоровья вещества.

9.6.1 Выделение вредных для здоровья элементов не должно превышать требований ГОСТ 25779 (2.33).

9.7 Материалы, используемые для изготовления знаков безопасности и сигнальной размет-
ки, по показателям безопасности должны соответствовать санитарно-гигиеническим нормам и
правилам, а также нормативным документам по пожарной безопасности.

10   Правила приемки

10.1    Знаки безопасности и сигнальная разметка должны соответствовать требованиям насто­ящего стандарта. Для проверки соответствия знаки безопасности и сигнальная разметка должны быть подвергнуты приемосдаточным и периодическим испытаниям.

10.2    Приемосдаточные и периодические испытания проводит организация - изготовитель знаков безопасности и сигнальной разметки в соответствии с разделом 11.

10.3    Отбор образцов для приемосдаточных испытаний необходимо проводить™ ГОСТ 18321.

10.4    Периодическим испытаниям следует подвергать не менее трех образцов изделий, отоб­ранных в течение контролируемого периода из числа партий, прошедших приемосдаточные испы-тания.

25

ГОСТ Р 12.4.026-2001

11   Методы испытаний

11.1  Внешний вид, поверхность и вид цветографического изображения знаков безопасности и сигнальной разметки контролируют визуально сравнением с контрольными (эталонными) об-разцами.

11.2  Адгезию лакокрасочного покрытия к поверхности материала-носителя проверяют по ГОСТ 15140 (методы решетчатых и параллельных надрезов).

11.3  Липкость клеевого слоя знаков безопасности и сигнальной разметки на основе самокле-ящихся материалов контролируют по ГОСТ 20477 (4.6).

11.4  Проверку электротехнических параметров знаков безопасности и сигнальной разметки с внешним или внутренним электрическим освещением (плотность соединения с корпусом, элект-рическую прочность изоляции, измерения сопротивления изоляции и др.) проводят по ГОСТ 17677.

11.5  Условную светостойкость знаков безопасности, сигнальной разметки, лакокрасочных ма-териалов, покрытий и других материалов сигнальных и контрастных цветов определяют по ГОСТ 9733.3.

Условная светостойкость материалов и покрытий должна быть не хуже условной светостой-кости образцов синих эталонов 4-го, 5-го номеров.

11.6      Показатели пожарной опасности материалов определяют по ГОСТ 12.1.044 (4.14) - в части кислородного индекса и по ГОСТ 30402 - в части группы воспламеняемости.

11.7      Контроль колориметрических и фотометрических характеристик знаков безопасности, сигнальной разметки и материалов



11.7.1    При определении колориметрических и фотометрических характеристик поверхность знаков безопасности, сигнальной разметки и материалов должна освещаться стандартными источ-никами света по ГОСТ 7721. Типы источников света, геометрия измерения, углы освещения и уг-лы наблюдения указаны в приложениях А и Б.

11.7.2    Определение координат цветности х, у и коэффициентов яркости /} проводят фотоме-трическими, спектроколориметрическими, спектрорадиометрическими методами и методом фо­тоэлектрической колориметрии, а именно:



-   для несветящихся, световозвращающих и фотолюминесцентных знаков безопасности, сиг-нальной разметки и материалов при условиях измерения 45°/0°, исключающих зеркальное отраже­ние, с учетом требований приложений А и Б;

-   для знаков безопасности и сигнальной разметки с внутренним электрическим освещением по ГОСТ 23198 (разделы 5 и 6) с учетом требований приложения А.

11.7.3 Контроль цвета допускается проводить визуально по ГОСТ 29319 сравнением цвета
знаков безопасности, сигнальной разметки и материалов с контрольными (эталонными) образ­
цами сигнальных и контрастных цветов, утвержденными в установленном порядке.

Контрольные (эталонные) образцы хранят в условиях, исключающих воздействие света, раз­личных видов излучения, влаги, агрессивных паров, отрицательных температур и т.п.

11.7.4    Измерение коэффициентов световозвращения К' световозвращающих знаков безопас-ности, сигнальной разметки и материалов проводят в соответствии с методом измерения КСС(ко-эффициента силы света) световозвращающих устройств по ГОСТ P 41.27, расчет коэффициентов световозвращения проводят по формуле (1).

11.7.5    Яркость свечения фотолюминесцентных знаков безопасности, сигнальной разметки и материалов измеряют фотометром.

Измерение яркости свечения следует проводить через 10 и 60 мин после отключения источ-ников света.

11.7.5.1 Контроль относительной яркости свечения фотолюминесцентных знаков безопасно-сти и сигнальной разметки в местах размещения допускается проводить визуально сравнением яр-кости свечения изделия с яркостью свечения контрольного (эталонного) образца через 60 мин после отключения источников света с учетом адаптации органа зрения к условиям темноты.

Яркость свечения изделия должна быть выше или равна яркости свечения контрольного (эта-лонного) образца.

11.7.6 Длительность послесвечения определяют временем, в течение которого яркость свече-

26

ГОСТ Р 12.4.026-2001

ния знаков безопасности, сигнальной разметки и материалов снизится до 0,3 мкд/м2 (значения в 100 раз превышающего порог чувствительности органа зрения).

Для этого измеряют яркость свечения через 10, 60, 120, 180 и 240 мин и, используя полу-ченные значения яркости, строят график зависимости яркости свечения от времени. По графику определяют длительность послесвечения.

11.7.6.1      Длительность послесвечения допускается определять экстраполяцией, используя зна-чения яркости свечения, полученные по 11.7.5. Для этого строят график зависимости логарифма яркости свечения от логарифма времени. По графику экстраполяцией определяют длительность послесвечения.

11.7.6.2Длительность послесвечения допускается определять визуально сравнением с дли-тельностью послесвечения контрольного (эталонного) образца.

11.7.7. Условия измерения фотометрических характеристик фотолюминесцентных знаков бе-зопасности, сигнальной разметки и материалов:

11.7.7.1 Среднее значение освещенности поверхности фотолюминесцентных знаков безопас­
ности, сигнальной разметки и материалов при испытаниях должно быть 1000 лк, что достигается
использованием стандартного источника света Б65 по ГОСТ 7721 или ксеноновой лампы.

Равномерность освещения поверхности - отношение минимальной освещенности к макси-мальной освещенности ЕтЫ/Етах должно быть не менее 0,909.

До начала измерения источник света должен работать не менее 5 мин.

Примечание -При использовании ксеноновой лампы мощностью 150 Вт расстояние от нее до поверхности знака безопасности, сигнальной разметки или материала для достижения вышеуказанной осве­щенности составляет 0,4 м.

11.7.7.2Диаметр отверстия фотометрической головки фотометра должен быть не более 10 мм.

11.7.7.3     Расстояние между поверхностью фотолюминесцентных знаков безопасности, сиг-нальной разметки или материалов и световым отверстием фотометрической головки должно рав-няться диаметру оцениваемой площади.

11.7.7.4Во время измерения необходимо исключить попадание постороннего света в отвер­стие фотометрической головки и на поверхность фотолюминесцентных знаков безопасности, сиг-нальной разметки и материалов или скорректировать его влияние.

11.7.8 Средства измерений колориметрических и фотометрических характеристик должны со­ответствовать ГОСТ 8.023 и ГОСТ 8.205.

11.7.8.1 Дополнительные требования к фотометру для измерения яркости свечения фотолю-минесцентных знаков безопасности, сигнальной разметки и материалов должны быть следующие:

-   диапазон измерения яркости от 10 5 до 10 кд/м2;

-   воспроизводимость результатов измерения от 0,001•10 2 до 1,999•10.

12 Маркировка,   упаковка,   транспортирование и хранение знаков безопасности и сигнальной разметки

12.1 На знаки безопасности и сигнальную разметку наносят условное обозначение организа-
ции-изготовителя.

12.1.1 Для ориентации знаков безопасности при монтаже (установке) в местах размещения
рекомендуется выполнять маркировку их верхнего положения в вертикальной плоскости.

Маркировку верхнего положения допускается выполнять на обратной стороне знака безопас­ности нанесением манипуляционного знака «Верх» по ГОСТ 14192.

12.1.2     Для знаков безопасности и сигнальной разметки с внешним или внутренним электри-
ческим освещением дополнительную маркировку выполнять по ГОСТ 18620.

12.2 Знаки безопасности и сигнальная разметка должны быть упакованы в дощатые, картон-
ные или фанерные ящики по ГОСТ 19822 массой брутто не более 25 кг. Упаковку следует выпол-
нять таким образом, чтобы исключить взаимное перемещение и трение лицевых поверхностей зна-
ков безопасности и сигнальной разметки.

12.2.1 Знаки безопасности и сигнальную разметку на основе самоклеящихся материалов во из­бежание усадки и высыхания клеевого слоя рекомендуется помещать в полиэтиленовую упаковку.

27

ГОСТ Р 12.4.026-2001

12.2.2       Упаковку световозвращающих знаков безопасности и сигнальной разметки следует проводить с обертыванием лицевой поверхности вощеной бумагой и прокладками из пенопласто-вых щитов. Установка световозвращающих знаков безопасности и сигнальной разметки в ящики должна быть только вертикальная.

12.2.3       Упаковку знаков безопасности и сигнальной разметки с внешним или внутренним электрическим освещением следует проводить по ГОСТ 23216.



12.3    Маркировку транспортной тары следует выполнять по ГОСТ 14192 манипуляционными знаками «Беречь от влаги» и «Верх».

12.4    Знаки безопасности и сигнальную разметку в упакованном виде перевозят всеми вида-ми транспорта в крытых вагонах, трюмах или крытых палубах судов, закрытых автомашинах.



12.4.1      При погрузке и выгрузке необходима защита знаков безопасности и сигнальной раз-метки от возможных ударов и повреждений.

12.4.2      Не допускается намокание знаков безопасности и сигнальной разметки при транспор-тировании и хранении. При случайном намокании вся продукция должна быть немедленно про-сушена.

12.4.3      Знаки безопасности и сигнальная разметка в упакованном виде должны храниться в крытых складских помещениях при температуре от минус 5 до плюс 30ГСи относительной влаж-ности воздуха от 45 % до 60 %.

12.4.4      Транспортирование и хранение знаков безопасности и сигнальной разметки с внеш-ним или внутренним электрическим освещением по ГОСТ 23216.

13 Гарантии изготовителя

Гарантийный срок знаков безопасности и сигнальной разметки при условии соблюдения правил монтажа и эксплуатации устанавливается в нормативных документах организации-изгото-вителя на конкретный вид изделия и должен составлять не менее двух лет.

28

ГОСТ Р 12.4.026-2001

ПРИЛОЖЕНИЕ А (обязательное)

Колориметрические и фотометрические характеристики сигнальных и контрастных цветов несветящихся и световозвращающих материалов

0                    0,1                 0,2                  0,3                  0,4                  0,5                  0,6                  0,7                0,8

К - область красного цвета; Ж - область желтого цвета; 3 - область зеленого цвета;

С - область синего цвета; Б - область белого цвета; Ч - область черного цвета;

1 - предпочтительные малые области для несветящихся материалов;

2 - предпочтительные малые области для световозвращающих материалов 1-го типа;

3 - предпочтительные малые области для световозвращающих материалов 2-го и 3-го типов

Рисунок А.1 - Допустимые области цветности x, y сшшшышкъ контрастных цветов на стандартном

цветовом графике МКО 1931 г.

29

ГОСТ Р 12.4.026-2001

А.1 Колориметрические характеристики сигнальных и контрастных цветов несветящихся и све-товозвращающих материалов

А.1.1 Координаты цветности х, у сигнальных и контрастных цветов материалов, знаков безо-пасности и сигнальной разметки должны соответствовать координатам цветности х, у допустимых цветовых областей стандартного графика (рисунок А.1), значения угловых точек которых приведе-ны в таблице А.1.

Коэффициенты яркости (3 сигнальных и контрастных цветов материалов, знаков безопасно-сти и сигнальной разметки должны быть не менее значений, указанных в таблице А.1.

Т а б л и ц а А.1 - Значения координат цветности х, у угловых точек допустимых цветовых областей и мини-мальные значения коэффициента яркости р для несветящихся и световозвращающих материалов сигнальных и контрастных цветов, знаков безопасности и сигнальной разметки













Цвет

Обозначение координат цветности

Номера угловых точек и значение

Коэффициент яркости р

координат цветности

Несветящиеся материалы

Световозвращающие материалы

1

2

3

4

1-го типа

2-го и 3-го типов

Красный

X

у

0,735 0,265

0,681 0,239

0,579 0,341

0,655 0,345

>0,07

>0,05

>0,03

Желтый

X

у

0,545 0,454

0,494 0,426

0,444 0,476

0,481 0,518

>0,45

>0,27

> 0,16

Зеленый

X

у

0,201 0,776

0,285 0,441

0,170 0,364

0,026 0,399

> 0,12

>0,04

>0,03

Синий

X

у

0,094 0,125

0,172 0,198

0,210 0,160

0,137 0,038

>0,05

> 0,01

> 0,01

Белый

X

у

0,350 0,360

0,305 0,315

0,295 0,325

0,340 0,370

>0,75

>0,35

>0,27

Черный

X

у

0,385 0,355

0,300 0,270

0,260 0,310

0,345 0,395

-

-

-

Примечания

1    Значения, приведенные на рисунке А.1 и в таблице, даны при геометрии измерения 45°/0°, освещении
стандартным источником света Б65 по ГОСТ 7721, в стандартной колориметрической системе ХУ2 1931 г.

2    Коэффициент яркости р определяют как отношение координаты цвета 7 к координате цвета идеального
рассеивателя У0 ф = У/У,).





ГОСТ Р 12.4.026-2001

Таблица   А.2   -    Значения координат цветности х,   у малых цветовых областей для несветящихся и световозвращающих материалов

















Цвет

Обозна­чение координат цветности

Номера угловых точек и значение координат цветности

Несветящиеся материалы

Световозвращающие материалы

1-го типа

2-го и 3-го типов

1

2

3

4

1

2

3

4

1

2

3

4

Красный

X

у

0,638 0,312

0,690 0,310

0,610 0,340

0,660 0,340

0,660 0,340

0,610 0,340

0,638 0,312

0,690 0,310

0,660 0,340

0,610 0,340

0,700 0,250

0,735 0,265

Желтый

X

у

0,494 0,505

0,470 0,480

0,493 0,457

0,522 0,477

0,494 0,505

0,470 0,480

0,493 0,457

0,522 0,477

0,494 0,505

0,470 0,480

0,513 0,437

0,545 0,454

Зеленый

X

у

0,230 0,440

0,260 0,440

0,260 0,470

0,230 0,470

0,110 0,415

0,150 0,415

0,150 0,455

0,110 0,455

0,110 0,415

0,170 0,415

0,170 0,500

0,110 0,500

Синий

X

у

0,140 0,140

0,160 0,140

0,160 0,160

0,140 0,160

0,130 0,086

0,160 0,086

0,160 0,120

0,130 0,120

0,130 0,090

0,160 0,090

0,160 0,140

0,130 0,140

Белый

X

у

0,305 0,315

0,335 0,345

0,325 0,355

0,295 0,325

0,305 0,315

0,335 0,345

0,325 0,355

0,295 0,325

0,305 0,315

0,335 0,345

0,325 0,355

0,295 0,325

Примечание - Значения, приведенные на рисунке АЛ и в таблице, даны при геометрии измерения 45°/0°, освещении стандартным источником света Б65 по ГОСТ 7721, в стандартной колориметрической системе ХУ2 1931г.

Таблица    А.3  - Яркостный  контраст  к знаков  безопасности и  сигнальной разметки с   внутренним электрическим освещением



Сигнальный цвет

Контрастный цвет

Яркостный контраст к

Красный

Белый

5 < к< 15

Желтый

Черный

Черный контрастный цвет не должен быть светопропускающим

Зеленый

Белый

5 < к< 15

Синий

Белый

5 < к< 15





ГОСТ Р 12.4.026-2001

2-й тип. Пленки с высокой интенсивностью световозвращения состоят из сферических лин-зовых элементов, заключенныхв капсулу, наклеенных на полимерную основу и залитых слоем про-зрачного пластика. Световозвращающие пленки 2-го типа характеризуются более высоким коэф­фициентом световозвращения, чем пленки 1-го типа, их применяют для изготовления знаков бе-зопасности и сигнальной разметки, наблюдаемых с дальних расстояний или при низком и сред-нем уровнях фонового освещения;

3-й тип. Пленки 3-го типа имеют оптическую систему в виде плоскогранных призматичес-кихлинз (вид А или Б), находящихся в прозрачном полимерном слое. Световозвращающие плен-ки 3-го типа характеризуются сверхвысоким коэффициентом световозвращения, их применяют при изготовлении знаков безопасности и сигнальной разметки для особо опасных мест и в случае больших расстояний опознания при любом уровне фонового освещения.

А.2.3 Коэффициенты световозвращения R' пленочных световозвращающих материалов раз-личных типов должны быть не менее значений, указанных в таблицах А.4 - А.7.

Таблица   А.4



























































































































































Таблица   А.5











Угол наблюдения а

Угол освещения р

Минимальные коэффициенты световозвращения К 'для пленочных световозвращающих материалов 2-го типа, кд/(лк • м*)



Цвет



Белый

Желтый               Красный                Синий

Зеленый



-475°

250

170

45

20

45

0,2°

30°

150

100

25

11

25



40°

ПО

70

16

8

16



-475°

180

122

25

14

21

0,33°

30°

100

67

14

7

11



40°

95

64

13

7

11



-475°

5

3

0,8

0,2

0,6

2,0°

30°

2,5

1,5

0,4

0,1

0,3



40°

1,5

1

0,3

0,06

0,2



ГОСТ Р 12.4.026-2001

Таблица   А.6













































































































































































Таблица   А.7







Цвет

Минимальные коэффициенты световозвращения К 'для пленочных световозвращающих материалов типа 3(Б), кд/(лк ■ м2)

При угле наблюдения а, равном 0,33°, и угле освещения рь равном

При угле наблюдения а, равном 1°, и угле освещения рь равном

При угле наблюдения а, равном 1,5°, и угле освещения рь равном

5°

20°

30°

40°

5°

20°

30°

40°

5°

20°

30°

40°

Белый

300

240

165

30

35

30

20

3,5

15

13

9

1,5

Желтый

195

155

ПО

20

23

20

13

2

10

8

6

1

Красный

60

48

33

6

7

6

4

1

3

2,5

2

0,5

Зеленый

30

24

17

3

3,5

3

2

0,5

1,5

1

0,5

-

Синий

19

16

11

2

2,5

2

1,5

0,5

1

0,5

0,5

-

Примечания

1    Для угла наблюдения а = 0,33° при углах освещения рх = 5° ф2 = 0°) отношение максимального и
минимального коэффициентов световозвращения должно быть не более чем 2,5:1  при вращении в угле
поворота е от минус 75° до плюс 50° с интервалом в 25°.

2    Знак «-» в графах таблицы означает, что значение коэффициента световозвращения Я' до настоящего
времени не определено.





ГОСТ Р 12.4.026-2001

А.2.8 Гарантийный срок пленочных световозвращающихматериалов 3-го типа при соблюде-нии условий монтажа и эксплуатации должен составлять не менее семи лет. К моменту оконча-ния гарантийного срока световозвращающие пленки должны сохранять коэффициенты световоз-вращения не менее 50 % значений, указанных в таблицах А.6 и А.7.

А.2.9 Световозвращающие лакокрасочные материалы (растворы или расплавы), содержащие оптические элементы, белого и желтого цветов должны иметь коэффициенты световозвращения Лне менее 13 мкд/(лк• м2), при угле наблюдения а = 1,5°, углах освещения р1 = -86,5°, р2 = 0Г и угле поворота е = 0°.

34

ГОСТ Р 12.4.026-2001

ПРИЛОЖЕНИЕ Б

(обязательное)

Колориметрические и фотометрические характеристики сигнальных и контрастных цветов фотолюминесцентных материалов

































0,5*

















































































4^                   ^^Йй

















0,0    "































т                                                                 г^.   _ . >









~1&И                                   Д  *<



















Ь                                                    V-      ^*г









Г                                         X         5*



















Д           '^







о,/   1











V               ^к









Д                  \









^                    "к









\-                    \









V                 \









-<*                    А                         Ч '









л!                    ^                           ^3









^









I







о,ь

Д









н









1









V

С   _. ._







^





























Г                                               V









Г                                                                I









Г                                                                                ^







о,э  -

Г                                                          .

у                 5^Й0







1                                                                  V









1                                                                  Д

з^(^      >







]                                                                   ^









1                                                                                                                    1









1|-                                                       I



















г                                                7









Г                                                                             /









- 1                                у'             щш%%

7                                                     %





0,4   -

\~ -=-                  ?'             Щ^Щ



















'Г                          """■"- —               /                                              >8х \Х^ч

^5^5$^312!







[                                  ~~~7                                            /§§*и-4

^^51^331^







1                                                                /  |^7ЗЭ

■                                ^З^^ЗЗ!*-









ч\255^^1|^ь-о









5ч5^5§?хЗ§^









^^$$$331^









«^233:\2г25















о,о -

4КЯ                                                               \   1^   7











^                  %6йг









\     ь*         5









^ 14      ^рп

































































о,^ -































\       /~    С«- ^









\     ^             7







































1                                '









^                          /







0,1    "

\                                                                                                                                      ^лФ '









\       2                              +**



















Л 1                 /                                                                                        — ^~







































^6Г^к            л4+









4 5 Р к    ^ 4





X



^э'ЗНг







0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

К - область красного цвета; Ж - область желтого цвета; 3 - область зеленого цвета;

С - область синего цвета; Б - область белого цвета; Ч - область черного цвета;

1 - предпочтительная малая область для желтовато-белого фотолюминесцентного цвета;

2 - предпочтительная малая область для красного (красно-оранжевого)  фотолюминесцентного цвета

Рисунок Б.1 - Допустимые области цветности сигнальных и контрастных цветов фотолюминесцентных ма-териалов на стандартном цветовом графике х, у МКО 1931 г.

35

ГОСТ Р 12.4.026-2001

Б.1 Колориметрические характеристики фотолюминесцентных материалов, знаков безопасно­сти и сигнальной разметки на их основе

Б.1.1 Координаты цветности х, у сигнальных и контрастных цветов фотолюминесцентных ма-териалов, знаков безопасности и сигнальной разметки на их основе должны соответствовать ко­ординатам цветности х, у допустимых цветовых областей стандартного графика (рисунок Б.1), зна-чения угловых точек которых приведены в таблице Б.1.

Коэффициенты яркости β должны быть не менее значений, указанных в таблице Б.1.

Т а б л и ц а Б.1 - Значения координат цветности х, у угловых точек допустимых цветовых областей сигналь-ных и контрастных цветов и минимальные значения коэффициента яркости β для фотолюминесцентных ма-териалов, знаков безопасности и сигнальной разметки на их основе









Цвет

Обозначение координат цветности

Номера угловых точек и значение координат цветности

Коэффициент яркости β

1

2

3

4

Красный

X

у

0,735 0,265

0,681 0,239

0,579 0,341

0,655 0,345

>0,30

Желтый

X

у

0,545 0,454

0,494 0,426

0,444 0,476

0,481 0,518

>0,80

Зеленый

X

у

0,201 0,776

0,285 0,441

0,170 0,364

0,026 0,399

>0,40

Синий

X

у

0,094 0,125

0,172 0,198

0,210 0,160

0,137 0,038

>0,05

Белый

X

у

0,350 0,360

0,305 0,315

0,295 0,325

0,340 0,370

>0,95

Черный

X

у

0,385 0,355

0,300 0,270

0,260 0,310

0,345 0,395

-

Примечания

1    Значения, приведенные на рисунке Б.1 и в таблице, даны при геометрии измерения 45°/0°, освещении
стандартным источником света Б65 по ГОСТ 7721, в стандартной колориметрической системе ХУ2 1931 г.

2    Коэффициент яркости β определяют как отношение координаты цвета 7 к координате цвета идеального
рассеивателя 70 (β =У/У0).



Т а б л и ц а Б.2 - Значения координат цветности угловых точек х, у малых цветовых областей для  фотолю-минесцентных материалов, знаков безопасности и сигнальной разметки на их основе







Цвет

Обозначение координат цветности

Номера угловых точек и значение координат цветности

1

2

3

4

Красный (красно-оранжевый)

X

у

0,690 0,310

0,595 0,315

0,535 0,375

0,610 0,390

Желтовато-белый

X

у

0,390 0,410

0,320 0,340

0,320 0,410

-

Примечание - Значения, приведенные на рисунке Б.1 и в таблице, даны при геометрии измерения 45°/0°, освещении стандартным источником света Б65 по ГОСТ 7721, в стандартной колориметрической системе ХУ2 1931г.



ГОСТ Р 12.4.026-2001

Б.1.3 Измерение координат цветности х, у ж определение коэффициентов яркости (3 фото­люминесцентных материалов, знаков безопасности и сигнальной разметки следует проводить спе-ктрофотометром или колориметром.

Б.2 Фотометрические характеристики фотолюминесцентных материалов, знаков безопасности и сигнальной разметки на их основе

Б.2.1 Фотолюминесцентные материалы, знаки безопасности и сигнальная разметка на их основе должны иметь следующие характеристики фотометрических свойств:

-   яркость свечения через 10 мин после отключения источника света - не менее 20 мкд/м2;

-   яркость свечения через 60 мин после отключения источника света - не менее 2,8 мкд/м2;

-   длительность послесвечения - не менее 220 мин;

-   цвет послесвечения - желто-зеленый или белый.

37

ГОСТ Р 12.4.026-2001

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Условия выбора и воспроизведения несветящихся материалов сигнальных и контрастных цветов

В.1 Указанные в таблице В.1 стандартные образцы цветов из наиболее распространенных отечественных и зарубежных наборов цветов рекомендуется использовать при выборе или воспроизведении (реализации) сигнальных и контрастных цветов в несветящихся материалах, знаках безопасности и сигнальной разметке.

По результатам измерений, проведенных в соответствии с А.1.3, указанные стандартные образцы имеют колориметрические характеристики в соответствии с требованиями, установленными в приложении А.

Таблица В.1 - Стандартные образцы цветов из отечественных и зарубежных наборов цветов с колориме-трическими характеристиками, отвечающими требованиям к сигнальным и контрастным цветам





Сигнальный цвет

Обозначение стандартных образцов цветов в наборах цветов

Атлас

стандартных

образцов цвета

(образцовая

мера) АЦ-1000 [3]

Картотека образцов (этало­нов) цвета лакокрасочных материалов ТУ 6-10-1449

Цветовой

регистр

стандартных

образцов

цвета КАЬ[4]

Атлас цветов Манселла [5]

Атлас цветов

восьмикрасоч-

ной системы

смешения

«Радуга» [6]

Руководство по

рецептурам цветов

РапЮпе [7]

Красный

1.6 2/2

11*

ВАЬ 3020

7.5 К 4/14

-

Рапгопе \Уагт РейС

Желтый

-

220

ВАЬ 1023 *

5 У 8.5/14

22- 3*

Рапгопе 109 С

Зеленый

7.5 2/2

385

ВАЬ 6024 *

5 О 4/8

-

Рапгопе 3415 С

Синий

12 4/2

-

ВАЬ 5005

2.5 РВ 3/10

03-6

Рапгопе 301 С

Белый

-

-

ВАЬ 9003

9.5

-

-

Черный

2/8

800

ВАЬ 9004

1

37-7

-

Примечание   - Знаком «*» отмечены те образцы стандартных цветов,  координаты цветности х, у которых находятся в границах предпочтительных малых цветовых областей (рисунок АЛ и таблица А.2).



ГОСТ Р 12.4.026-2001

ПРИЛОЖЕНИЕ Г

(обязательное)

Запрещающие знаки

Таблица Г.1

Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению




Р01

Запрещается курить

Использовать, когда курение мо­жет стать причиной пожара.

На дверях и стенах помещений, участках, где имеются горючие и легковоспламеняющиеся вещества, или в помещениях, где курить запрещается




Р02

РОЗ

Запрещается

пользоваться

открытым огнем и курить

Проход запрещен

Использовать, когда открытый огонь и курение могут стать при­чиной пожара.

На входных дверях, стенах поме­щений, участках, рабочих местах, емкостях, производственной таре

У     входа     в      опасные      зоны, помещения, участки и др.




Р04

Запрещается тушить водой

В местах расположения электро­оборудования, складах и других местах, где нельзя применять воду при тушении горения или пожара




Р05

Запрещается

использовать

в качестве питьевой воды

На техническом водопроводе и емкостях с технической водой, не пригодной для питья и бытовых нужд



ГОСТ Р 12.4.026-2001

Продолжение таблицы Г.1

Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению




Р06

Доступ посторонним запрещен

На дверях помещений, у входа на объекты, участки и т.п., для обо­значения запрета на вход (проход) в опасные зоны или для обозначения служебного входа (прохода)




Р07

Запрещается движение

средств напольного

транспорта

В местах, где запрещается приме­нять средства напольного транспорта (например погрузчики или наполь­ные транспортеры)




Р08

Запрещается прикасаться. Опасно

На оборудовании (узлах оборудо­вания), дверцах, щитах или других поверхностях, прикосновение к кото­рым опасно




Р09

Запрещается прикасаться. Корпус под напряжением

На поверхности корпусов, щитов и т.п., где есть возможность поражения электрическим током




Р 10

Не включать!

и

На пультах управления включения оборудования или меха­низмов, при ремонтных и пуско-наладочных работах



ГОСТ Р 12.4.026-2001

Продолжение таблицы Г.1



Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению

Р 11

С

§»

Запрещается

работа (присутствие)

людей со стимуляторами

сердечной деятельности

В местах и на оборудовании, где запрещено работать или находиться людям с вживленными стимулято­рами сердечной деятельности

Р 12









Запрещается

загромождать проходы и

(или) складировать

На пути эвакуации, у выходов, в местах размещения средств противо­пожарной защиты, аптечек первой медицинской помощи и других местах

Р 13

<

В>

Запрещается

подъем (спуск) людей

по шахтному стволу

(запрещается

транспортировка

пассажиров)

На дверях грузовых лифтов и других подъемных механизмов

Р 14

€>

Запрещается вход (проход) с животными

На воротах и дверях зданий, сооружений, помещений, объектов, территорий и т.п., где не должны находиться животные, где запрещен вход (проход) вместе с животными

Р 16

<

§

Запрещается

работа (присутствие) людей,

имеющих металлические

имплантанты

На местах, участках и обору­довании, где запрещено работать или находиться людям с вживленными металлическими имплантантами



ГОСТ Р 12.4.026-2001

Продолжение таблицы Г.1



Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению

Р 17



Запрещается разбрызгивать воду

На местах и участках, где запре­щено разбрызгивать воду

Р 18

^^1

УУ

Запрещается

пользоваться мобильным

(сотовым) телефоном или

переносной рацией

На дверях помещений, у входа на объекты, где запрещено пользоваться средствами связи, имеющими собст­венные радиочастотные электро­магнитные поля

Р21

о

Запрещение

(прочие опасности или

опасные действия)

Применять для обозначения опасности, не предусмотренной настоящим стандартом. Знак необ­ходимо использовать вместе с пояс­няющей надписью или с дополни­тельным знаком безопасности с поясняющей надписью

Р27

ф

Запрещается

иметь при (на) себе

металлические предметы

(часы и т.п.)

При входе на объекты, на рабочих местах, оборудовании, приборах и т.п. Область применения знака может быть расширена

Р30

ф

Запрещается принимать пищу

На местах и участках работ с вредными для здоровья веществами, а также в местах, где прием пищи запрещен. Область применения знака может быть расширена



ГОСТ Р 12.4.026-2001

Окончание таблицы Г.1




Код знака

Р32

РЗЗ

Р34

Цветографическое изображение



Смысловое значение

Место размещения (установки) и рекомендации по применению

Запрещается

подходить к элементам

оборудования с маховыми

движениями большой

амплитуды

На оборудовании и рабочих местах по обслуживанию оборудо­вания с элементами, выполняющими маховые движения большой ам­плитуды

Запрещается брать руками.

Сыпучая масса (Непрочная

упаковка)

На производственной таре, в складах и иных местах, где используют сыпучие материалы

Запрещается пользоваться лифтом для подъема (спуска) людей

На дверях грузовых лифтов и других подъемных механизмах. Знак входит в состав группового знака бе­зопасности «При пожаре лифтом не пользоваться, выходить по лестнице»



ГОСТ Р 12.4.026-2001

ПРИЛОЖЕНИЕ Д

(обязательное)

Предупреждающие знаки

Таблица Д.1



























Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению

\У01

А

Пожароопасно.

Легковоспламеняющиеся

вещества

Использовать для привлечения внимания к помещениям с легко­воспламеняющимися веществами.

На входных дверях, дверцах шкафов, емкостях и т.д.



\У02

А

Взрывоопасно

Использовать для привлечения внимания к взрывоопасным ве­ществам, а также к помещениям и участкам.

На входных дверях, стенах по­мещений, дверцах шкафов и т.д.

\У03

А

Опасно. Ядовитые вещества

В местах хранения, выделения, производства и применения ядо­витых веществ



\У04

А§\

Опасно.

Едкие и коррозионные

вещества

В местах хранения, выделения, производства и применения едких и коррозионных веществ



\У05

А

Опасно.

Радиоактивные вещества или

ионизирующее излучение

На дверях помещений, дверцах шкафов и в других местах, где находятся и применяются радио­активные вещества или имеется ионизирующее излучение

Допускается применять знак ра­диационной опасности по ГОСТ 17925





ГОСТ Р 12.4.026-2001

Продолжение таблицы Д.1





















Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению

\У06

А

Опасно. Возможно падение груза

Вблизи опасных зон, где исполь­зуется подъемно-транспортное обо­рудование, на строительных площад­ках, участках, в цехах, мастерских и т.п.



\У07

А

Внимание. Автопогрузчик

В помещениях и участках, где проводятся погрузочно-разгрузочные работы



\У08

А

Опасность

поражения электрическим

током

На опорах линий электро­передачи, электрооборудовании и приборах, дверцах силовых щитков, на электротехнических панелях и шкафах, а также на ограждениях токоведущих частей оборудования, механизмов, приборов

\У09

А

Внимание.

Опасность

(прочие опасности)

Применять для привлечения вни­мания к прочим видам опасности, не обозначенной настоящим стан­дартом. Знак необходимо исполь­зовать вместе с дополнительным знаком безопасности с поясняющей надписью

XV 10



Опасно.

Лазерное излучение

На дверях помещений, обору­довании, приборах и в других местах, где имеется лазерное излучение





ГОСТ Р 12.4.026-2001

Продолжение таблицы Д.1

































Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению

\У 11

А

Пожароопасно.

Окислитель

На дверях помещений, дверцах шкафов для привлечения внимания на наличие окислителя



XV 12

/0\

Внимание. Электромагнитное поле

На дверях помещений, оборудова­нии, приборах и в других местах, где действуют электромагнитные поля



XV 13

А

Внимание. Магнитное поле

На дверях помещений, оборудо­вании, приборах и в других местах, где действуют магнитные поля



XV 14

А

Осторожно.

Малозаметное препятствие

В местах, где имеются мало­заметные препятствия, о которые можно споткнуться



XV 15

А

Осторожно.

Возможность падения

с высоты

Перед входом на опасные участки и в местах, где возможно падение с высоты





ГОСТ Р 12.4.026-2001

Продолжение таблицы Д.1

































Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению

XV 16

Ж

Осторожно.

Биологическая опасность

(Инфекционные вещества)

В местах хранения, производства или  применения  вредных для  здо­ровья биологических веществ



XV 17

А

Осторожно.

Холод

На дверцах холодильников и мо­розильных    камер,     компрессорных агрегатах    и    других    холодильных аппаратах



XV 18

А

Осторожно. Вредные для

здоровья аллергические

(раздражающие) вещества

В местах хранения, производства или  применения  вредных для  здо­ровья аллергических (раздражающих) веществ



XV 19

/

в

\

Газовый баллон

На газовых баллонах,  складах и участках   хранения    и    применения сжатых или сжиженных газов.

Цвет баллона: черный или белый, выбирается по ГОСТ 19433



\У20

А

Осторожно. Аккумуляторные батареи

В    помещениях   и   на   участках изготовления,   хранения   и   приме­нения аккумуляторных батарей





ГОСТ Р 12.4.026-2001

Продолжение таблицы Д.1







































Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению

\У22

А

Осторожно. Режущие валы

На участках работ и оборудо­вании, имеющем незащищенные ре­жущие валы, например на дерево­обрабатывающем, дорожном или сельскохозяйственном оборудовании



\У23

л*\

Внимание. Опасность зажима

На дверцах турникетов и шлагбаумах



\У24

д

Осторожно. Возможно опрокидывание

На дорогах, рампах, складах, участках, где возможно опрокиды­вание внутризаводского транспорта



\У25

А

Внимание.

Автоматическое включение

(запуск) оборудования

На рабочих местах, оборудовании или отдельных узлах оборудования с автоматическим включением



\У26

А

Осторожно. Горячая поверхность

На рабочих местах и оборудова­нии, имеющем нагретые поверхности







ГОСТ Р 12.4.026-2001

Окончание таблицы Д.1















Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению

\У27

А

Осторожно.

Возможно травмирование

рук

На оборудовании, узлах оборудо­вания, крышках и дверцах, где возможно получить травму рук



\У28

А

Осторожно. Скользко

На территории и участках, где имеются скользкие места



\У29

А

Осторожно. Возможно затягивание между вращающимися элементами

На рабочих местах и оборудова­нии, имеющем вращающиеся эле­менты, например, на валковых мельницах

\У30

А

Осторожно. Сужение проезда (прохода)

На территориях, участках, в цехах и складах, где имеются сужения прохода (проезда) или присутствуют выступающие конструкции, затруд­няющие проход (проезд)



ГОСТ Р 12.4.026-2001

ПРИЛОЖЕНИЕ Е

(обязательное)

Предписывающие знаки

Таблица ЕЛ

Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению




М01

Работать в защитных очках

На рабочих местах и участках, где требуется защита органов зрения




М02

Работать в защитной каске (шлеме)

На рабочих местах и участках, где требуется защита головы




М03

Работать в защитных наушниках

На рабочих местах и участках с повышенным уровнем шума




М04

Работать

в средствах индивидуальной

защиты органов дыхания

На рабочих местах и участках, где требуется защита органов дыхания




М05

Работать в защитной обуви

На рабочих местах и участках, где необходимо применять средства ин­дивидуальной защиты



ГОСТ Р 12.4.026-2001

Продолжение таблицы ЕЛ





















Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению

М06

€1

Работать в защитных перчатках

На рабочих местах и участках работ, где требуется защита рук от воздействия вредных или агрессив­ных сред, защита от возможного поражения электрическим током



М07

1

1

Работать в защитной одежде

На рабочих местах и участках, где необходимо применять средства ин­дивидуальной защиты

М08

ф

Работать в защитном щитке

На рабочих местах и участках, где необходима защита лица и органов зрения



М09

ф

Работать в предохранительном (страховочном) поясе

На рабочих местах и участках, где для безопасной работы требуется при­менение предохранительных (стра­ховочных) поясов



М 10

Ф

Проход

здесь

На территориях и участках, где разрешается проход



ГОСТ Р 12.4.026-2001

Окончание таблицы Е.1



Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению

М 11

О

Общий предписывающий знак (прочие предписания)

Для предписаний, не обозначен­ных настоящим стандартом. Знак необходимо применять вместе с поясняющей надписью на допол­нительном знаке безопасности

М 12

•

Переходить по надземному переходу

На участках и территориях, где установлены надземные переходы

М 13

#

Отключить штепсельную вилку

На рабочих местах и оборудо­вании, где требуется отключение от электросети при наладке или оста­новке электрооборудования и в дру­гих случаях

М 14

ф

Отключить перед работой

На рабочих местах и оборудо­вании при проведении ремонтных или пусконаладочных работ

М15

#

Курить здесь

Используется для обозначения места курения на производственных объектах



ГОСТ Р 12.4.026-2001

ПРИЛОЖЕНИЕ Ж

(обязательное)

Знаки пожарной безопасности

Таблица Ж.1



























Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению

Р 01-01







Направляющая стрелка

Использовать    только    вместе    с другими    знаками    пожарной    безо­пасности для указания направления движения к месту нахождения (раз­мещения) средства противопожарной защиты













Р 01-02







Направляющая стрелка под углом 45°

Использовать    только    вместе    с другими    знаками    пожарной    безо­пасности для указания направления движения к месту нахождения (раз­мещения) средства противопожарной защиты


















Р02

Пожарный кран

В местах нахождения комплекта пожарного крана с пожарным ру­кавом и стволом




РОЗ

Пожарная лестница

В   местах   нахождения   пожарной лестницы




Р04

Огнетушитель

В    местах шителя

размещения    огнету-



ГОСТ Р 12.4.026-2001

Продолжение таблицы Ж.1

Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению




Р05

Телефон для

использования при

пожаре (в том числе

телефон прямой связи с

пожарной охраной)

В местах размещения телефона, по которому можно вызвать пожар­ную охрану




Р06

Место размещения

нескольких средств

противопожарной защиты

В местах одновременного нахож­дения (размещения) нескольких средств противопожарной защиты




Р07

Пожарный водоисточник

В местах нахождения пожарного водоема или пирса для пожарных машин




Р08

Пожарный

сухотрубный

стояк

В  местах нахождения пожарного сухотрубного стояка




Р09

Пожарный гидрант

У мест нахождения подземных пожарных гидрантов. На знаке должны быть цифры, обозначающие расстояние от знака до гидранта в метрах



ГОСТ Р 12.4.026-2001

Окончание таблицы Ж.1



























Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению

Р10







Кнопка включения

установок (систем)

пожарной автоматики

В местах ручного пуска установок пожарной    сигнализации,     пожаро­тушения   и   (или)   систем   противо-дымной защиты.

В   местах   (пунктах)   подачи  сиг­нала пожарной тревоги



ш









Р11







Звуковой оповещатель пожарной тревоги

В   местах   нахождения   звукового оповещателя или совместно со зна­ком Р 10 «Кнопка включения уста­новок     (систем)     пожарной     авто­матики»

















ГОСТ Р 12.4.026-2001

ПРИЛОЖЕНИЕ И

(обязательное)

Эвакуационные знаки и знаки медицинского и санитарного назначения Таблица ИЛ - Эвакуационные знаки

Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению




Е 01-01

Выход здесь (левосторонний)

Над дверями (или на дверях) эва­куационных выходов, открываю­щихся с левой стороны.

На стенах помещений вместе с направляющей стрелкой для указа­ния направления движения к эва­куационному выходу




Е 01-02

Выход здесь (правосторонний)

Над дверями (или на дверях) эвакуационных выходов, открываю­щихся с правой стороны.

На стенах помещений вместе с направляющей стрелкой для указа­ния направления движения к эва­куационному выходу




Е 02-01

Направляющая стрелка

Использовать только вместе с другими эвакуационными знаками для указания направления движения




Е 02-02

Направляющая стрелка под углом 45°

Использовать только вместе с другими эвакуационными знаками для указания направления движения




Е03

Направление

к эвакуационному выходу

направо

На стенах помещений для ука­зания направления движения к эва­куационному выходу



ГОСТ Р 12.4.026-2001

Продолжение таблицы И.1























































































Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению

Е04







Направление

к эвакуационному выходу

налево

На стенах помещений для ука­зания направления движения к эва­куационному выходу













Е05







Направление

к эвакуационному выходу

направо вверх

На стенах помещений для ука­зания направления движения к эва­куационному выходу по наклонной плоскости













Е06







Направление

к эвакуационному выходу

налево вверх

На стенах помещений для ука­зания направления движения к эва­куационному выходу по наклонной плоскости













Е07







Направление

к эвакуационному выходу

направо вниз

На стенах помещений для ука­зания направления движения к эва­куационному выходу по наклонной плоскости













Е08







Направление

к эвакуационному выходу

налево вниз

На стенах помещений для ука­зания направления движения к эвакуационному выходу по наклон­ной плоскости













Е09







Указатель двери

эвакуационного выхода

(правосторонний)

Над дверями эвакуационных выходов













ЕЮ







Указатель двери

эвакуационного выхода

(левосторонний)

Над дверями эвакуационных выходов















ГОСТ Р 12.4.026-2001

Продолжение таблицы И.1

Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению




Е11

Направление

к эвакуационному выходу

прямо

Над проходами, проемами, в помещениях большой площади. Раз­мещается на верхнем уровне или подвешивается к потолку




Е12

Направление

к эвакуационному выходу

прямо

Над проходами, проемами, в помещениях большой площади. Размещается на верхнем уровне или подвешивается к потолку




Е13

Направление

к эвакуационному выходу

по лестнице вниз

На лестничных площадках и стенах, прилегающих к лестничному маршу




Е 14

Направление

к эвакуационному выходу

по лестнице вниз

На лестничных площадках и стенах, прилегающих к лестничному маршу




Е15

Направление

к эвакуационному выходу

по лестнице вверх

На лестничных площадках и стенах, прилегающих к лестничному маршу




Е 16

Направление

к эвакуационному выходу

по лестнице вверх

На лестничных площадках и сте­нах, прилегающих к лестничному маршу



ГОСТ Р 12.4.026-2001

Продолжение таблицы И.1

Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению




Е 17

Для доступа вскрыть здесь

На дверях, стенах помещений и в других местах, где для доступа в помещение или выхода необходимо вскрыть определенную конструкцию, например разбить стеклянную панель и т.п.




Е 18

Открывать движением от себя

На

зания дверей

дверях  помещений для  ука-направления      открывания




Е 19

Открывать движением на себя

На дверях помещений для указания направления открывания дверей




Е20

Для открывания сдвинуть

На дверях помещений для обоз­начения действий по открыванию сдвижных дверей




Е21

Пункт (место) сбора

На дверях, стенах помещений и в других местах для обозначения зара­нее предусмотренных пунктов (мест) сбора людей в случае возникновения пожара, аварии или другой чрезвы­чайной ситуации



ГОСТ Р 12.4.026-2001

Окончание таблицы И.1



































































Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению

Е22







Указатель выхода

Над дверями эвакуационного вы­хода или в составе комбинированных знаков   безопасности   для   указания направления   движения    к    эвакуа­ционному выходу







ВЫХОД









Е23







Указатель запасного выхода

Над дверями запасного выхода







ЗАПАСНЫЙ

улшф\







Е.1 Эвакуационные знаки следует устанавливать в положениях, соответствующих направлению движения к эвакуационному выходу.

Е.2 Изображение графического символа фигуры человека в дверном проеме на эвакуационных знаках Е 01-01 и Е 01-02 смыслового значения «Выход здесь» должно совпадать с направлением движения к эвакуационному выходу.

Т а б л и ц а И.2 - Знаки медицинского и санитарного назначения





































Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению

ЕС 01







Аптечка

первой медицинской

помощи

На стенах, дверях помещений для обозначения мест размещения апте­чек первой медицинской помощи



П









ЕС 02







Средства

выноса (эвакуации)

пораженных

На дверях и стенах помещений в местах размещения средств выноса (эвакуации) пораженных



(     |     Ты



■оС^И









ГОСТ Р 12.4.026-2001

Окончание таблицы И.2

Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению




ЕС 03

Пункт приема

гигиенических процедур

(душевые)

На дверях и стенах помещений в местах расположения душевых и т.п.




ЕС 04

Пункт обработки глаз

На дверях и стенах помещений в местах расположения пункта обра­ботки глаз




ЕС 05

Медицинский кабинет

На

нетов

дверях   медицинских   каби-




ЕС 06

Телефон связи

с медицинским пунктом

(скорой медицинской

помощью)

В местах установки телефонов



ГОСТ Р 12.4.026-2001

ПРИЛОЖЕНИЕ К

(обязательное)

Указательные знаки

Таблица К.1

Код знака

Цветографическое изображение

Смысловое значение

Место размещения (установки) и рекомендации по применению




Б 01

Пункт (место) приема пищи

На дверях комнат приема пищи, буфетах, столовых, бытовых поме­щениях и в других местах, где раз­решается прием пищи




Б 02

Питьевая вода

На дверях бытовых помещений и в местах расположения кранов с водой, пригодной для питья и бытовых нужд (туалеты, душевые, пункты приема пищи и т.д.)




Б 03

Место курения

Используется места курения объектах

для    обозначения на    общественных



ГОСТ Р 12.4.026-2001

ПРИЛОЖЕНИЕ Л

(обязательное)

Форма и размеры графического символа электрического напряжения


0,5Ьг



Рисунок Л.1 - Графический символ электрического напряжения

Л .1 Высота графического символа Я 6-1000 мм.

Остальные размеры графического символа должны определяться следующими соотношениями:

А = 0,5Я;

А1 = 0,2Н;

Ь1 = 0,04Я;

/ = 0,25Я;

Ъ2 = 0,16Я.

Л.2 Графический символ следует наносить на электрооборудование, электротехнические изделия и устройства, средства ограждения, а также использовать в предупреждающем знаке W 08 (приложение Д).

Л.3 Цвет графического символа должен быть черным или красным. Графический символ выполняют на желтом или белом фоне.

Л.4 Места установки графического символа на электрооборудовании, электротехнических изделиях и устройствах по нормативному документу на конкретное электрооборудование, изделие или устройство, исходя из требований безопасности.

63

ГОСТ Р 12.4.026-2001

ПРИЛОЖЕНИЕ М

(обязательное)

Разметка изображений основных знаков безопасности М.1 Запрещающие знаки





P01                              P 02                             P03                              P 04


























^



-■^









ч

\

4

^

V









\

я

Л

\











\

ч\\

н













ч\

.. 4











о4

_^ \

< /









л <

^

^

Ч'





































у^-""—ъ^ч

^-Л^^ ^Х

Й чйч   ЖХ

Й-Жч^44

444 ' /5§ 44

ТД  4сКХ44

ЛС\2    ^Йу

\^________ >\/

P05                              P 06                             P07                              P 08





P09                              P 10                             P11                              P 12







64

P13                              P 14                             P16                              P 17

ГОСТ Р 12.4.026-2001






P 32

P 33

P 34

М.2 Предупреждающие знаки














W 01































































































/у

V

/

\\













(

\

/

\















\

<Ь



\













/

\















—









































W 05













































































'{

У

























































1

1

















(

)































































W 02













































-Л

№













/1

&\\













7-1

\л











//



>   х

\\







'/

4

^

^

\





=<

^к



^



















W 06

W 03

W 07

W 04

W 08



W 09

W 10

W 11

W 12

65

ГОСТ Р 12.4.026-2001


W 28                            W 29

66

W 30

ГОСТ Р 12.4.026-2001

М.3 Предписывающие знаки














































_(_





















^





























^_

\





/

->











\





/













ч

^

^

V















































3^в-и-в-5^—



M 01

M 02

M 03

M 04










































































и

























































































M 05

M 06

M 07

M 08





-------- -—-.

/        /^А        \

-/                4^Д                V-

/         1  /        V

Н       4

Й       1

\                   1

V        ЦЦ        -/

\        ^У       У

--.___________________________ ■


M 09

M 10













M 11























































































































!*'   >у































































M 12



M 13

M 14

M 15

67

ГОСТ Р 12.4.026-2001

М.4 Знаки пожарной безопасности





















































































[

1

























\























Г

"Г""

*ТЧ\























\



















\

Г

Н=^

Г"!















































 4-

-1--

■^4/





—





—











/

г—



















4











\~





-г









/













\







 I



















































т









































































Р01-01

т



Р01-02

 ^€5

Дд



тт

\"\



Л^§5

XV

Р02



































































































1













1

















































к

^

Р03

Ь

^

й

и

а



Р04



п'



















































А

1









<г

1_

и

I

Л









ь

















Р05

















4~'

















и

_ и





У

'



__ 2



N

е—=



—2

/

























V















Р06

























































/

У





N

\















\





1



г

^



\





,



к

у



)





\















\

Ч





У

/



















































Р07



























































^











=^

















































Р08                              Р09                              Р10                              Р11

М.5 Эвакуационные знаки и знаки медицинского и санитарного назначения






Г\

у  .

2  ^

^М

 ._±й___

77ЬЬ^

и    -^

1_У

\ Ч   X                      X





Л^

,          У

йг 5

Мх^

 _ М^ .

,^Дг

\д



.'              / / /



E 01-01



































С)







<7

1 -1





Е^

к







г/



1]





































Е 01-02

^:



E 02-01







=с>_        г

23- Ж

чЗЙ      #

^^и ^







E 02-02







^■>^

Ж   ^Й5

V Й^

^ г^^







E 03

Е04

E 05

Е06

68

ГОСТ Р 12.4.026-2001









^=0   -к                                                 ~           !Э==^              ^=С>—    -Д-                                         -П-    —<5=^

 йл^_______ ____ ^Г-Й     ?5=____________ ________ -Й

^Ж     ^Г                 ^Г     Ш_     Ж    ф                      ф    Й^

^^ТГ                                                            ГГ                     ТТ        ^                                     V        ЕГ





Е07

Е08

Е09

Е10






1Э

/г

^г^

. ь\   <^\

[^^         ^

^   Г^

 ^      Р      -г

^-Йэ





О—

7\

Щ^

ги^ 2Л

^      -^-Ф

^т ±

 ^  с:  -г

е^-^





Е11

Е12

Е13

Е14



О

Щ

Р    <^

4 ц ^55

<7      р      \^>>^

■-№    -г =С'

 ^/Л!=^ |=



хС ^

^

ЫиШ

5































































/





\



1

К

Г

п

\



\\

^







и

>







N



/

\











\

1



\







^-



'

\























Г-ч

Ь\

^'1г х

^С^      -4

4ЧР     Л-

___      ЖГ

/^==3*

=т^





Е15



/~-

^^ж

-ГЖ^



1~Л_   ^"

~^^Л~ у

^г

^ы





Е16



|_|,———]      и



г-     '^

^-^



Е------------------ Э



$5

М

Е17

Й-

Ф;

и

й^

В

й     С1

Е18

I)

т



Е19

Е20

Е21

Е22









'Ш^Ш^УМ

1—МП    ГТ^П<~\   1—

3 Ь 52-015

Т^СТЕЙЙС^-З





Е23

69

ГОСТ Р 12.4.026-2001

:===&



-Сг_;=|~





























,-Г



















Ьзкя

оооос







^

|_







ооэос оо оои





п

г







0 О

э о

О О

о о

\













^ <>

\













о о

с



1°о















1



















[[

































































































































_г

Ъ

















~1_

_р





о  "







^   с











о о и о

<> О  1)  О

0   О

> о

о о













О О

о о

пш













оо

"Зоо















^,



































_



































EС 01

EС 02

EС 03

EС 04




4^г^Г

41       н=кЙ

4^

Й



х^с



^ПР^Г

~°~

EС 05

EС 06

М.6 Указательные знаки
















































































































1

п

-—1















1

I

















с



г













































^











II



1





































































































































































































^

\















/



)/













//

/

//















'/

//















/$*•

Л<

V

























































































D 01

D 02

D 03

70

ГОСТ Р 12.4.026-2001

ПРИЛОЖЕНИЕ Н

(рекомендуемое)

Шрифты поясняющих надписей

Н.1 Поясняющие надписи могут быть выполнены так, как представлено на рисунке Н.1.

Ща территори!сфПКФ «Электон>г^
посторонним вход запрещен___

Рисунок Н.1 - Пример выполнения поясняющей надписи

Н.2 Параметры шрифта и отношение их размеров к высоте шрифта Н рекомендуется выбирать по таблице Н.1.

Таблица Н

.1

Размеры в миллиметрах



Параметры шрифта, обозначение

Отношение размера к высоте шрифта Ш

Значение размера при высоте шрифта Ш, равной 10 мм

1 Высота прописных букв и цифр к

(1/1) Ш

10

2 Высота строчных букв с

(5/7) Ш

7

3 Ширина расстояния между буквами а

(1/7) Я'*

1,4

4 Ширина расстояния между базовыми линиями строк (шаг строки) Ъ

(11/7) Я'**

15,6

5 Ширина расстояния между словами е

не менее (3/7) Я

не менее 4,2

6 Толщина линий й

(1/7) Я

1,4

*    При высоте шрифта Е больше или равной 21 мм ширина расстояния между буквами программируется или выбирается

из имеющихся в распоряжении крупных литер таким образом, чтобы улучшалась четкость чтения.

» Ширина Ь может быть увеличена на (2/7) Н для диакритических букв, во избежание соприкосновения их друг с другом.



ГОСТ Р 12.4.026-2001

ПРИЛОЖЕНИЕ П

(справочное)

Библиография

[1] Правила устройства электроустановок, Главгорэнергонадзор России, 1998 г.

[2] Нормы пожарной безопасности НПБ 249  - 97  Светильники.   Требования пожарной

безопасности. Методы испытаний [3] Атлас стандартных образцов цвета (образцовая мера) АЦ - 1000, ВНИИМетрологии им.

Д.И. Менделеева, 1982 г. [4] Цветовой регистр стандартных образцов RAL.   (RAL Standards.   Color  Collection RAL),

Германия [5] Атлас цветов Манселла. (Munsell Bookof Color), США, 1976 г. [6] Атлас цветов восьмикрасочной системы смешения «Радуга», Москва, 1981 г. [7] Руководство по рецептурам цветов Pantone (PANTONE. Color formulaGuide 1000. Korp.

Pantone, New Jersey), США, 1995 г.

УДК 614.8.084.4:658:382.3:006.354           ОКС13.100                             Т58                ОКСТУ 0012

Ключевые слова: цвета сигнальные, знаки безопасности, сигнальная разметка, несветящийся ма-териал, световозвращающий материал, фотолюминесцентный материал, коэффициент световоз-вращения, яркость свечения, цвет послесвечения, длительность послесвечения, яркостный кон-траст, цветографическое изображение, графический символ, поясняющая надпись, вид, исполне-ние, назначение, правила применения, технические требования, испытания, маркировка, упаков-ка, транспортирование, хранение

Редактор Р.Г. Говердовская Технический редактор КС. Гришанова

Корректор Т.Н. Кононенко Компьютерная верстка Т.О. Богомолова

Изд. лиц. № 02354 от 14.07.2000. Сдано в набор 01.10.2001. Подписано в печать 17.10.2001. Усл.печ.л. 8,37. Уч.-изд.л. 7,00.

Тираж 6000 экз. С 2277. Зак. 3225

ИПК Издательство стандартов, 107076, Москва, Колодезный пер., 14 http://www.standards.ru       e-mail:info@standards.ru

Hosted by uCoz
